Силиконовые нагреватели с самоклеящейся пленкой: Силиконовые нагреватели по технологии вытравленной пленки купить в Москве с доставкой по России

Содержание

Все о силиконовых нагревателях | Концерн «Термаль»

Технические характеристики силиконовых нагревателей

• Рабочее напряжение: 24 — 250В AC/DC
• Номинальная мощность: до 6,5 кВт
• Удельная мощность: указана в таблице ниже
• Толщина: 1,5 — 5 мм
• Максимальная длина: 2,5 м
• Максимальная ширина: 1,0 м
• Максимальная площадь нагрева: 2,5 м²
• Радиус гибки: R 50mm
• Типы выводов: провода в силиконовой изоляции
• Допуски по мощности: ± 10%
• Температуростойкость: от -60 до + 200°С при кратковременной эксплуатации от + 250 до + 300°С
• Теплопроводность при + 100°С: ~15х10′⁴ Вт/см К
• Прочность на пробой: 12 кв/мм
• Сертификаты: VDE 0700 часть 1, DIN EN 60335

Опции

• Рабочее напряжение до 750 В AC/DC
• Другие размеры
• Меньший радиус гибки
• Другие типы выводов, защита выводов
• Регулирование температуры
• Сертификат UL

Виды крепления

• Вулканизация
• Самоклеющаяся пленка
• Холодная вулканизация силиконовым клеем
• Прижимные пластины
• Натяжные пружины
• Регулирование температуры также указаны в таблице ниже
• При отсутствии внешней системы регулирования измерением внутреннего сопротивления теплопроводящей проволоки
• С помощью биметаллических регуляторов, контрольных приборов или ограничителей
• С помощью термопар, датчиков сопротивления и других регулирующих устройств
• С помощью датчиков со стержнем, капиллярной трубкой и т. д.
При выборе средств регулирования температуры мы рекомендуем Вам проконсультироваться у наших специалистов.

Исполнение выводов

Варианты исполнения выводов для силиконовых нагревателей подбираются исходя из норм техники безопасности и специфики области применения.
• Жилы с обычной изоляцией
• Жилы с двойной изоляцией
• Двойные выводы с обычной изоляцией
• Провод с/без механической защиты
• Выводы с защитным проводом для металлических деталей
• Плоский разъем
• Провод с разгрузкой от натяжения и защитой от переломов
Помимо выше перечисленных вариантов исполнения выводов, мы можем предложить Вам и ряд других решений, связанных с
термическими и механическими свойствами самого силикона.

таблица удельной мощности

Мощность нагрева и поверхностная температура

При непрерывной эксплуатации поверхностная температура силиконовых нагревательных элементов hotform® не должна превышать +200°С, а при кратковременной +250°С. Температуры выше +300°С приводят к разрушению силикона. Представленная рядом таблица показывает, какую поверхностную температуру достигает нагревательный элемент при соответствующей мощности (без регулирования).

Предельные значения максимально допустимой удельной нагрузки:

• 0,60 Вт/см2 при ограничении внутренним сопротивлением (в зависимости от случая применения)
• 2 Вт/см2 при ограничении термостатами или термопарами/датчиками сопротивления в сочетании с регулирующим устройством (боле высокая удельная нагрузка под заказ).

Приведенные в таблице значения были определены во время испытаний при следующих условиях:

• плоский нагревательный элемент hotform®
• в горизонтальном положении
• температура окружающей среды +20°С (неподвижный воздух)
• в инерции

Удельная мощность [Вт/см2]	Поверхностная температура [°С]
0,050 0,075 0,100 0,125 0,150 0,200 0,250 0,300 0,350 0,400 0,450 0,500 0,550 0,600 0,650 0,700 0,750 0,800 0,850 0,900 0,950 1,000 1,100 1,200 1,300 1,400 1,500 1,600 1,700 1,800 1,900 2,000	40 60 70 80 90 105 121 135 150 164 176 188 200 210 220 230 238 247 253 259 265 270 280 290 300 310 320 330 340 350 360 370

Силиконовые нагреватели. Виды и устройство. Применение

Рабочие зоны большинства нагревательных устройств, выпускаемых отечественной промышленностью, непосредственно соприкасаются с обогреваемыми поверхностями. Но на практике нередки ситуации, когда контакт с ними во всех точках невозможен, что объясняется особенностями структуры и формой нагреваемых участков. В этом случае на помощь приходят эластичные силиконовые нагреватели, полностью заменяющие аналогичные приборы с твердым и жестким основанием.

Эти изделия получили свое название по материалу, используемому в них в качестве защитного покрытия токопроводящих частей. Его функцию выполняет особый синтетический полимер (силикон), который обладает следующими свойствами:

Беспрепятственно пропускает тепло.
Полностью сохраняет свои свойства в широком температурном диапазоне (от — 100 до + 200°C).
Отличается повышенной эластичностью и пожарной безопасностью.
Имеет значительное по величине электрическое сопротивление.

Обогревающие устройства на основе силикона привлекают внимание пользователей не только своей эластичностью. Помимо замечательного качества, они отличаются устойчивостью к воздействию разрушающих климатических и эксплуатационных факторов. Перечисленные свойства силиконовых нагревателей позволяют использовать их во многих сферах человеческой деятельности, включая ряд производственных процессов и хранение горючих материалов.

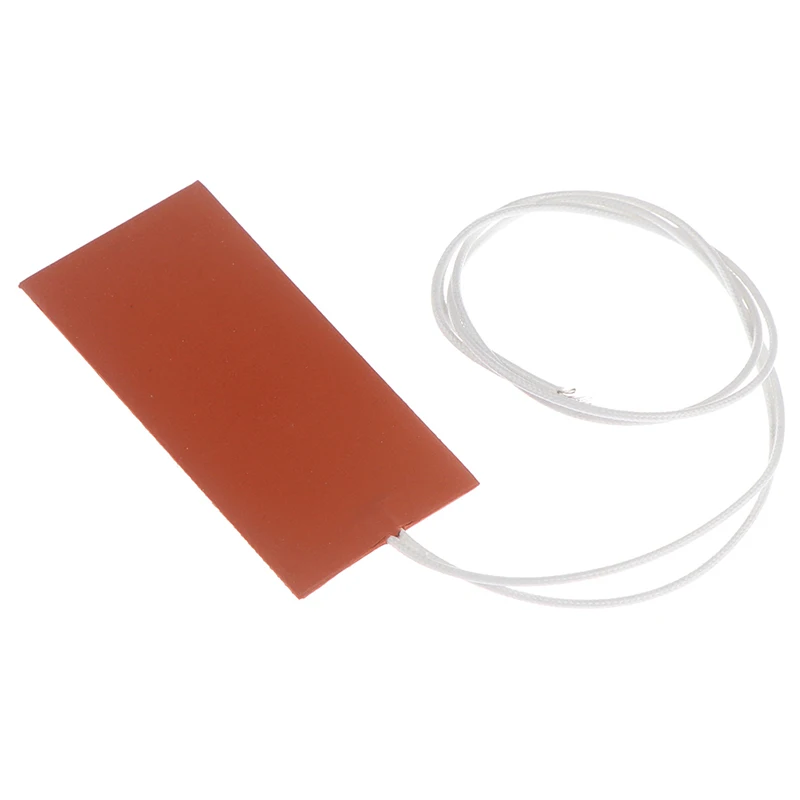

Силиконовые нагреватели представляют собой несложную конструкцию, состоящую из двух слоев силикона, между которыми размещается электрический провод или тонкая резистивная пленка. Последняя изготавливается методом травления исходной заготовки в специальных химических реактивах (в растворе хлорного железа или в подобных ему составах). Для повышения механической прочности такой конструкции двухслойный силикон дополнительно усиливается (армируется) текстильным стекловолокном.

Силиконовые изделия, как правило, имеют стандартные размеры, определяемые их назначением и условиями постоянной эксплуатации. При этом не исключается возможность изготовления нагревателей «на заказ», то есть по чертежам потребителя. Внешне они представляют собой эластичные резиновые пластины, которые без труда оборачиваются вокруг обогреваемого предмета или объекта.

В комплект такого нагревательного устройства входят следующие обязательные компоненты:

Сама силиконовая пластина.
Элементы ее крепления на обогреваемой поверхности.
Кабель, по которому к прибору подводится электрическое сетевое питание 220 В.

Существуют силиконовые нагреватели, для питания которых используется постоянное напряжение 12, 24 или 36 В. Такие устройства нуждаются в источнике постоянного тока, в качестве которого традиционно используются стандартные аккумуляторные батареи.

Некоторые разновидности силиконовых устройств оснащаются дополнительными приборами, позволяющими контролировать температуру обогрева и управлять всем процессом.

Способы фиксации силиконовых обогревателей

Среди возможных способов фиксации обогревателей этого типа особо выделяются следующие варианты их крепления на объекте:

Применение специального вулканизирующего клея.
Использование самоклеящихся поверхностей.
Обычное механическое крепление.

Силиконовые нагреватели со слоем вулканизирующего клея, как правило, крепятся на плоскостях с минимальными неровностями. Рабочая температура у таких изделий не превышает 180-200°C. Приборы с самоклеящейся пленкой удобно размещать на совершенно ровных поверхностях или же на объектах цилиндрической формы. Они чаще всего применяются при температурах рабочего нагрева не более 100°C.

Механические крепления оптимально подходят для ситуаций, когда требуется разовое или кратковременное использование нагревателя. Нередко в морозное время года в ходе проведения рабочих операций необходимо поддерживать температуру какого-то объекта на заданном уровне. Для этого вокруг емкости или контейнера крепится силиконовый нагреватель. Для его фиксации чаще всего используются либо специальные застежки или обычная текстильная «липучка».

Преимущества и недостатки

Благодаря своей конструкции и оптимально подобранным компонентам силиконовые нагреватели отличаются рядом преимуществ:

Пластичность и гибкость основания.
Механическая прочность.
Длительные сроки эксплуатации в различных условиях.
Устойчивость к воздействию жидких и агрессивных сред.
Экологичность изделий из силиконовых компонентов.
Небольшой вес и размеры, позволяющие без труда переносить их с одного места на другое.

К недостатку этих изделий относят сравнительно низкую рабочую температуру, не превышающую 200°C при длительной эксплуатации и 230°C при кратковременном обогреве.

Области, где применяются силиконовые нагреватели

Обогревающие устройства на основе силикона изготавливаются в двух исполнениях:

Поясные изделия ограниченных размеров.
Большие по площади покрытия для обслуживания промышленных объектов.

Такие нагреватели отличаются повышенной устойчивостью к воздействию влаги, что позволяет использовать их в самых различных условиях. Эти изделия допускается применять при работе со специальным лабораторным оборудованием, а также на объектах общественного питания. Нередко такие устройства используются для защиты электронной аппаратуры от скоплений конденсата и влаги.

Кроме того, силиконовые нагреватели применяются для обогрева следующих объектов и конструкций:

Емкостей и контейнеров всевозможных размеров.
Специальных упаковочных автоматов.
Различных образцов гидравлического оборудования.
Подогрев тары, используемой для хранения и перевозки нефтепродуктов.

Основное преимущество силиконовых нагревателей – равномерный нагрев обслуживаемых поверхностей. Позволяет сохранять характеристики находящихся в цистернах нефтепродуктов в пределах нормы. При их использовании вязкость клеевых составов, красок, парафинов и масел остается на требуемом уровне, что очень важно для их оперативного применения.

Особое внимание обращается на возможность равномерного подогрева нефтепродуктов в морозное время года, когда перекачивающие их насосы не справляются со своей работой. В отдельных промышленных производствах силиконовые нагреватели используются для обогрева вязких продуктов в течение всего периода их хранения, перекачки или транспортировки.

Технические характеристики

Основные технические показатели большинства силиконовых нагревателей выглядят так:

Их длина варьируется в диапазоне от 20 до 5000 мм.
Ширина этих изделий также выбирается в определенных пределах (от 20 до 1200 мм).
Предельная температура рабочей обогревающей поверхности достигает 250°C.
Толщина стенок нагревательного изделия может принимать значения от 1,5 до 4 мм.

Наконец электрические показатели нагревательных элементов. От них зависит не только экономичность их эксплуатации, но и безопасность применения для обогрева людей.

Номинальная мощность, потребляемая от электрической сети 220 В, у большинства образцов изделий не превышает 1,5 кВт. Величина сопротивления изоляции электрическому току составляет не менее 1 Мом при натяжении проволочной основы до 15Н×15Н. Допустимые отклонения от заявленной производителей мощности не превышают 5 процентов.

Шкафы автоматики для силиконовых нагревателей (особенности управления нагревом)

Для обеспечения обогрева промышленных объектов недостаточно иметь в распоряжении одни только силиконовые нагреватели. Для эффективной работы этих устройств потребуются автоматические системы управления, оформленные в виде специальных блоков с электронной начинкой. Называется такое оборудование шкафами автоматики или АиУ.

Изделия этого класса могут иметь несколько модификаций, отличающихся своей конструкцией и функциональными возможностями. Они бывают следующих вариантов исполнения:

Общепромышленное управляющее оборудование.
В виде всепогодной аппаратуры.
Во взрывозащищенном корпусе.

В любом случае степень защиты этих изделий от неблагоприятных факторов (в частности, пыли и влаги) не должна быть ниже показателей IP54 или IP66. Только при этом условии управляющее оборудование может использоваться на открытом воздухе в течение длительного времени без угрозы потери работоспособности.

Шкафы автоматики и управления нагревом промышленного объекта должны выполнять следующие основные функции:

Поддержание заданной температуры подключенных к ней нескольких силиконовых нагревателей.
Управление комплектом обогревателей и их своевременное отключение при превышении тока нормируемого значения.
Защита силового модуля от коротких замыканий и перенапряжений.
Формирование аварийного сигнала при предельных токах.

Кроме того, встроенные в шкафы приборы обеспечивают защиту персонала от поражения в результате повреждения электрической изоляции. Для выполнения этих функций в них устанавливаются чувствительные электронные приборы, реагирующие на малейшие утечки тока. К ним относятся УЗО (устройства защитного отключения) и дифференциальные автоматы.

Изготовленные на заказ силиконовые нагревательные коврики | Пленочные нагревательные элементы

Наши изготовленные на заказ нагреватели из силиконовой резины изготавливаются в соответствии с любыми спецификациями. Наши гибкие силиконовые нагреватели могут выдерживать самые жесткие температуры и по сравнению с другими типами нагревателей они могут производить большую мощность.

Линейка силиконовых нагревательных одеял, прокладок, матов и курток CHR может стать вашим решением для обогрева в самых разных целях. В зависимости от вашего применения наши силиконовые нагревательные элементы могут быть изготовлены с использованием нагревательного элемента с протравленной фольгой или проволочной обмоткой. Мы также можем предоставить нагреватели с изоляцией Kapton. Наши гибкие силиконовые нагреватели с проволочной обмоткой идеально подходят для создания прототипов, поскольку мы рады изготовить один уникальный нагреватель и иметь короткие сроки изготовления.

Почему лучше использовать гибкие нагреватели из силиконовой резины, чем другие нагреватели?

Силиконовые нагреватели работают при любых погодных условиях

Силиконовые нагревательные одеяла и прокладки CHR поставляются с всепогодным высокотемпературным клеем PSA и простой в использовании разделительной бумагой. Это позволяет нашим нагревателям из силиконовой резины создавать прочное и постоянное соединение при любых погодных условиях и рассчитано на температуру 180°C. В то время как другие наши нагреватели могут выдерживать суровые температуры, наши силиконовые ленточные нагреватели могут выдерживать гораздо более суровые условия, поскольку они могут работать в широком диапазоне температур от -76F до 446F.

Precise Power Delivery

Наши силиконовые нагревательные одеяла и прокладки рассчитаны на очень жесткие допуски и работают с напряжением питания от 12 В постоянного тока до 480 В переменного тока. Наши трехфазные резиновые грелки изготавливаются с точным сопротивлением и выходной мощностью для любого применения.

Значительная выходная мощность

Наши нагреватели из силиконового каучука могут производить значительную мощность и могут быть спроектированы по мере необходимости. В большинстве случаев мы разрабатываем силиконовые нагревательные маты мощностью от 1 до 5 Вт на кв. /дюйм, но мы производим некоторые силиконовые нагреватели мощностью до 20 Вт на кв./дюйм.

Они подходят для поверхностей неправильной формы

Нагреватели из силиконового каучука чрезвычайно гибки по сравнению с другими типами нагревателей. Это позволяет нам производить точные нагреватели из силиконового каучука неправильной формы, используя нашу современную программу Auto-CAD и цифровое режущее оборудование. Если вам нужно нагреть определенную поверхность, наши силиконовые нагревательные одеяла и прокладки помогут это сделать благодаря нашему процессу проектирования.

Другие преимущества нагревателей из силиконовой резины:

Они могут нагревать поверхность гораздо более равномерно, чем другие нагреватели
Имеются сертификаты UL, CSA и VDE
Они более устойчивы к влаге и химическим веществам

О силиконовых нагревателях

Применение

Силикон предоставлен CHR нагреватели для широкого спектра применений, включая:

Промышленность
Нефтехимия
Пищевая промышленность
Обогрев резервуаров
Обогрев аккумуляторов
Электроника и телекоммуникации
Композитный ремонт для аэрокосмической промышленности
Снеготаяние спутниковых антенн
Антиконденсация

Сферы применения силиконовых нагревательных ковриков поистине безграничны. Здесь, в CHR, мы можем помочь вам найти правильное решение для ваших потребностей в отоплении. Мы разработали решения для отопления от полярного круга до освоения космоса!

Силиконовые нагреватели

Компания Custom Heaters & Research изготавливает большинство наших силиконовых нагревателей в точном соответствии с вашими требованиями! Идеальный размер, дизайн для вашего напряжения питания, требуемой выходной мощности и с любым датчиком температуры или регулятором температуры, который лучше всего подходит для вашего приложения. Мы можем разработать и отправить вам нагреватель из силиконового каучука по индивидуальному заказу всего за 10 дней! Не можете ждать? У нас также есть в наличии нагреватели из каптона, травленой фольги и проволочных нагревателей.

Установка и фиксация

Наш всепогодный самоклеящийся вариант PSA — это простой и легкий способ приклеивания наших силиконовых нагревателей, который обеспечивает превосходные результаты приклеивания; даже ко многим материалам с низким энергопотреблением. Когда требуется установка и удаление гибких силиконовых нагревателей, у нас есть множество вариантов, таких как ремни, липучки, крючки и даже варианты с магнитной подложкой.

Тепловой контроль температуры

Мы можем установить термостаты прямо в силиконовые нагреватели или широкий спектр датчиков термоконтроля, которые могут быть встроены в нагреватели. Мы можем оснастить ваши резиновые нагреватели термопарами, резистивными датчиками сопротивления, концевыми выключателями и т. д. Эти специальные нагреватели из силиконового каучука могут быть разработаны для работы с регуляторами температуры, которые мы предоставляем, или для работы с системой по нашему выбору.

Ожидаемый срок поставки

Компания CHR может выполнить термический анализ и предоставить полную конструкцию нагревателя. CHR может изготовить нагреватель практически любой формы и размера за короткий период времени и, как правило, может отправить его вам в течение нескольких дней. От дизайна до прототипа и производства, запасных частей и послепродажного обслуживания, CHR может удовлетворить ваши потребности.

Загрузить руководство по установке

Запросить индивидуальный обогреватель

Имя*

Телефон *

Extension

Электронная почта *

Новое приложение или замена предыдущего решения?*

Можем ли мы определить форму и размер? Если цилиндрический, то какой наружный диаметр цилиндра и длина подтверждены?*

Есть ли у вас фотографии нагреваемого сосуда?
ДаНет

Прикрепить фото/файлы/рисунки. Максимальный размер файла 4mb.

Есть ли какие-либо функции, которые необходимо учесть?

Материал, из которого изготовлен нагреваемый сосуд/предмет?

Требуемое напряжение питания?

Сила тока доступна?

Начальная температура?

Целевая температура?

Темп. нужна точность? +/- 5F или точнее 2f?

Вам нужен датчик температуры в нагревателе? При желании этот датчик может работать с существующим регулятором температуры

Хотите, чтобы мы процитировали вам цифровой регулятор температуры? Мы можем предоставить как двухпозиционные, так и ПИД-регуляторы температуры с логикой

Приклеить нагреватель к цилиндру или его нужно снять?

Является ли зона классифицированной/взрывозащищенной?

Отопление снаружи? Если да, то будет ли нагреватель подвергаться воздействию элементов?

Необходимое количество?

Любые другие важные детали или описание проекта?

Прикрепить дополнительные фото/файлы/рисунки. Максимальный размер файла 4mb.

Силиконовые нагреватели — электрические нагревательные элементы

Силиконовые нагреватели устойчивы к постоянным температурам до 200°С, с самоклеящейся фольгой температура не должна превышать 180°С.
Возможно кратковременное повышение температуры до 230 °C без разрушения нагревателя. Температура, которая будет достигнута
на поверхности силиконового нагревателя, как правило, нелегко предсказать, так как существует множество влияющих факторов, определяемых приложением. Помимо мощности, соотв. поверхность
нагрузка, сюда же входит масса и тип нагреваемого материала (теплопроводность, качество поверхности и т. д.) установка/монтаж
ситуация (склеенная, вулканизированная, зажатая и т. д.), температура окружающей среды, движение воздуха и, конечно же, используемая технология управления.

В качестве ориентира вы найдете здесь таблицу, показывающую температуру, которая может возникнуть на силиконовом нагревателе в зависимости от удельной мощности в нерегулируемом состоянии.

Температура поверхности нагревателей силиконового мата

Условия испытаний:

загрузить в формате pdf

Силиконовый нагревательный мат, завулканизированный в алюминиевую пластину толщиной 1,5 мм
Температура окружающей среды 20 °C
Неподвижный воздух
Нагревательный элемент в горизонтальном положении
Измерено в установившемся режиме

Мощность нагревательного элемента [Вт/см²]	Температура поверхности на мате [°C]
0,05	40
0,075	60
0,1	70
0,125	80
0,15	90
0,2	105
0,25	121
0,3	135
0,35	150
0,4	164
0,45	176
0,5	188
0,55	200
0,6	210
0,65	220
0,7	230
0,75	238
0,8	247
0,85	253
0,9	259
0,95	265
1,0	270
1,1	280
1,2	290
1,3	300
1,4	310
1,5	320
1,6	330
1,7	340
1,8	350
1,9	360
2,0	370

Эмпирическое правило: чем ниже поверхностная нагрузка, тем дольше срок службы силиконового нагревателя. Во избежание перегрева рекомендуем не превышать
плотностью 0,8 Вт/см ² . У некоторых наших клиентов есть приложения, в которых нагреватели из силиконового каучука мощностью 2 Вт/см ² или более используются без каких-либо проблем.
Это в основном зависит от теплопроводности нагреваемого материала, чем выше теплопроводность, тем выше удельная мощность.
может быть поэтому приложения, в которых это возможно, можно выяснить только путем тестирования. Из-за большого количества температурных влияний
переменных, на которые мы не можем повлиять, мы не даем гарантию на перегретые силиконовые нагревательные элементы с поверхностной нагрузкой более 1,3 Вт/см ² .

Примеры применения силиконовых нагревательных матов включают в себя: столовые кухонные технологии / кейтеринг, применение против запотевания и замерзания,
нагрев инструментов или пластин, блистерные упаковочные машины, горячие прессы, 3D-принтеры, сушилки гранулята, лабораторное и медицинское оборудование,
ремонт композитных материалов и многое другое.

При проектировании обогревателей из силиконовой резины конструктор имеет практически неограниченную степень свободы. Это относится к минимальным и максимальным размерам в пределах
широких пределах, а также для форм и вырезов или отверстий и втулок любого вида. Превосходная гибкость формы силиконовых нагревателей позволяет
нагрев цилиндрических, конических или закругленных поверхностей. Гибкий силиконовый нагреватель также можно предварительно формировать в процессе производства для диаметров меньшего размера.
как 12 мм. Это практикуется, например, при обогреве трубопроводов или тел с переходами формы или малыми радиусами изгиба. Возможность предварительной формовки утеплителя
также будет зависеть от длины трубчатой части. Здесь применимо следующее: чем длиннее, тем жестче, тем эффективнее предварительное формование.
Спиральные нагреватели из силиконовой резины также доступны для гибких труб и шлангов диаметром до 6 мм.

Используются различные силиконовые материалы, в зависимости от того, часто ли перемещается гибкий силиконовый нагреватель в приложении, необходимо особенно
тонкие или должны соответствовать правилам поведения при пожаре. Обычно вы описываете нам свои требования и заявку, и мы затем
выбрать подходящий материал.

10 Преимущества наших силиконовых нагревательных матов

Малый вес
Простая установка
Влагостойкий
Легкая очистка
Минимальное требуемое пространство
Встроенные датчики температуры
Встроенные термовыключатели/предохранители
От единичных изделий до больших серий
Возможна любая форма
Короткое время нагрева

Технические характеристики силиконовых нагревателей в сравнении с каптоновыми полиимидными и полиэфирными нагревателями

	Гибкие нагреватели (до 200°C)				Плоские нагревательные элементы (свыше 200°C)
	Силикон		Каптон	Полиэстер	Миканит	Флогопит
	Проволочная обмотка	Протравленная фольга	Каптон	Полиэстер	Миканит	Флогопит
* В зависимости от области применения могут быть достигнуты более высокие поверхностные нагрузки при очень хорошем потреблении тепла и быстром контроле (Из этой таблицы не могут быть получены претензии по гарантии)
Устойчивость к длительной температуре	-60 °С — 200 °С	-60 °С — 200 °С	-269 °С — 200 °С	-30 °С — 90 °С	350 °С	450 °С
Постоянная термостойкость с самоклеящейся пленкой	-60 °С — 180 °С	-60 °С — 180 °С	-60 °С — 180 °С	-30 °С — 90 °С	—	—
Кратковременная термостойкость	250 °С	200 °С	200 °С	100 °С	700 °С	900 °С
Рекомендуемая макс. удельная мощность*	0,8 Вт/см²	0,8 Вт/см²	0,8 Вт/см²	0,2 Вт/см²	4,0 Вт/см²	5,0 Вт/см²
Допустимая мощность	+5/-10%	+5/-10%	+5/-10%	+/-10%	+5/-10%	+5 / -10%
макс. размер	940 х 3000 мм	595 x 2500 мм	285 х 550 мм	1000 х 600 мм	2000 х 1000 мм	2000 х 1000 мм
мин. размер	30 х 30 мм	20 х 20 мм	25 х 25 мм	25 х 25 мм	30 х 30 мм	30 х 30 мм
мин. высота	1,1–3,0 мм	0,8–1,5 мм	0,2 мм	0,2 мм	2,0 мм ( металл стр. : 4,0 мм)	2,0 мм ( металл стр. : 4,0 мм)
Допуск на размер	+/- 1 мм	+/- 1 мм	+/- 1 мм	+/- 1 мм	+/- 1 мм	+/- 1 мм
Количество	от 1 шт.	от 1 шт.	от 1 шт.	от 25 штук	от 1 шт.	от 1 шт.
мин. радиус изгиба	5 мм	5 мм	2 мм	5 мм	—	—
макс. IP-защита	IP65	IP65	IP64	IP64	—	—
Возможна клейкая пленка	да	да	да	да	нет	нет
UL возможно	да	да	нет	да	нет	нет

Геометрия силиконовых нагревательных матов

Формы/вырезы/отверстия По вашему желанию
При необходимости должен быть создан режущий инструмент (например, для особенно большого количества отверстий или узких допусков положения)
Между двумя отверстиями и до края необходимо изоляционное расстояние не менее 10 мм, иначе участок останется неотапливаемым

Готовые силиконовые нагреватели

подходит для Ø от 12 мм до Ø 100 мм
невозможно с самоклеящейся пленкой

Спиральные нагреватели из силиконовой резины

Подходит для трубок, гибких трубок и шлангов Ø 6,35 мм (1/4″)
Можно использовать до Ø 12 мм (соответственно уменьшается длина растягивающегося силиконового спирального нагревателя)
Толщина спирального нагревателя из силиконовой ленты: 2,2 мм
ПТФЭ-провода 500 мм
Область подключения: 25 x 36 мм
Индивидуальные нагреватели большего диаметра или другой длины доступны по запросу
Дополнительный датчик (термопара, PT 100) для внешнего контроля температуры по запросу

номер по каталогу	Номинальная длина для трубки Ø 6,35 мм (1/4″) _{(покрытие поверхности 80 %)}	Увеличенная длина для трубки Ø 6,35 мм (1/4″) _{(60% покрытие поверхности)}	мощность (при 240В)
3854. 020	375 мм	440 мм	19,5 Вт
3855.010	475 мм	550 мм	25 Вт
3857.007	612,5 мм	720 мм	33 Вт
3858.003	780 мм	900 мм	45 Вт
3850.013	1020 мм	1150 мм	52Вт

Процесс производства гибких нагревателей из силиконовой резины

Существует две различных технологии производства нагревателей из силиконовой резины, которые имеют разные преимущества в зависимости от количества элементов, геометрии, расположения нагревательных дорожек, тепловой нагрузки и области применения.

проволочная обмотка

Для партий менее 50 штук силиконовые нагреватели обычно изготавливаются с использованием резистивной проволоки, уложенной вручную в виде меандра с помощью контактной доски. При необходимости можно использовать специальную нагревательную проволоку, которая еще лучше выдерживает механические нагрузки за счет теплового расширения. Этот провод используется, в частности, в очень больших силиконовых нагревательных матах или обогревателях матов, которые чаще перемещаются. Поскольку в качестве инструмента достаточно игольной доски, затраты на проектирование минимальны, что делает этот производственный процесс интересным для индивидуального производства с небольшими объемами.

протравленная фольга

Для больших партий или силиконовых нагревателей с большим количеством отверстий и сложной компоновкой нагревательные дорожки изготавливаются путем вулканизации фольги из специального сплава на силиконе, а затем печати и травления фольги для создания схемы. Распределение тепла в этих нагревателях более равномерное, чем в проволочных, так как дорожки из фольги плоские, а расстояния между дорожками меньше, чем в проволочных. Кроме того, степень автоматизации в этом процессе выше, что повышает воспроизводимость и, что не менее важно, экономическую эффективность при больших количествах. Различные плотности мощности на поверхности силиконового нагревательного элемента могут быть легко разработаны с использованием технологии травления фольги.

Варианты крепления нагревателей из силиконовой резины

Существует множество различных способов крепления силиконовых обогревателей. Какое решение является лучшим, зависит в первую очередь от области применения, а также от формы и размера нагревательного мата. Например, в случае высокой поверхностной нагрузки на нагреватель из силиконового коврика особенно важна хорошая теплопередача, и крепление с помощью силиконовых лент не рекомендуется.

самоклеящаяся пленка

несъемный
хорошая теплопередача
термостойкость до 180 °C
подходит для любой формы и размера
не применимо к предварительно закругленным силиконовым нагревательным матам
скачать инструкции по приклеиванию гибких нагревателей здесь

Запрессовка

Съемный
термостойкость до 200 °C

Зона подключения

и приспособления, такие как ограничители и зона соединения, должны быть исключены из прижимной пластины

требуется навинчивающаяся прижимная пластина
риск частичного перегрева из-за неоднородного контактного давления
риск механического повреждения силиконового нагревателя заусенцами или острыми краями металлических пластин

вулканизация

несъемный
термостойкость до 200 °C
Идеальная теплопередача
Может изготавливаться только производителем на заводе

Склеивание силиконовым клеем

Несъемный
термостойкость до 200 °C
Очень хорошая теплопередача
альтернатива вулканизации, которую также может выполнить заказчик
скачать инструкции по приклеиванию силиконовых грелок здесь

Силиконовые ремешки

съемный
для цилиндрических или закругленных контактных поверхностей
подходит для предварительно отформованных гибких нагревателей из силиконовой резины диаметром до 250 мм
быстро изнашивается при регулярном использовании
ширина: 12 мм (25 мм для больших силиконовых нагревателей)
термостойкость до 180 °C

Липучка

съемный
для цилиндрических или закругленных контактных поверхностей
пришивается прямо или косвенно к утеплителю
область вокруг липучки не нагревается, при пришивании на прямую
ширина: 15/20/25/50/100 мм
Липучка, устойчивая до 80 °C

крючки и пружины

съемный
Переменные зажимные элементы (крючки, проушины, хомуты, пружины)
Под крючками/люверсами и в области зажима без подогрева
Также подходит для конических форм
Пружины подходят от Ø 100 мм

Датчики

Силиконовые нагреватели могут быть оснащены датчиками, ограничителями и предохранителями всех видов. Ниже мы приводим самые распространенные
варианты, которые обычно доступны в производстве. Однако также возможно, что вы предоставите детали, которые мы применяем к силиконовой грелке.

При проектировании следует учитывать, что эти компоненты обычно нельзя устанавливать заподлицо с поверхностью нагрева.

Pt 100 / PT 1000 / термопара типа J / NTC / PTC

Для считывания температуры и дальнейшей обработки контроллером
Можно разместить в любом месте на поверхности силиконового нагревателя (если положение не определено, датчики размещаются рядом с местом подключения)

Невозможно установить детали SMD

Ограничители температуры/предохранители

Учия

50 – 140 °C с шагом 10 °C
Защита от перегрева
Биметаллический переключатель
Закрытая конструкция – малая габаритная высота
ок. 10 000 циклов переключения
Подходит для 230 В переменного тока / макс. 10А
Гистерезис 30 – 40 °C

Диск 1/2 дюйма

5 °C, 13 °C, 20–200 °C с шагом 10 °C
Защита от перегрева
Биметаллический переключатель
Открытый дизайн – необходимо закрыть силиконовой крышкой
ок. 100 000 циклов переключения
Подходит для 230 В переменного тока / макс. 10 А
Гистерезис 10 – 20 °C
Может быть установлен в проводах для защиты от замерзания

Различные предохранители

Single Shot Защита от перегрева
При срабатывании предохранителя цепь прерывается до замены нагревателя или сброса предохранителя (в зависимости от типа предохранителя)
Типичные модели: NEC/Schott SF-R и Microtemp G4

Различные специальные компоненты

Гнезда для капиллярных термостатов и сенсорных датчиков диаметром 3,4, 6 и 8 мм
Длина по желанию

Карманы, крышки и корпуса для всех видов компонентов

Провода для нагревателей из силиконовой резины

Вы можете выбрать тип, длину и расположение соединительного кабеля. Обратите внимание, что область подключения всегда
немного толще, чем остальная часть силиконовой грелки. Это очень хорошо видно на следующих рисунках, на которых показаны наиболее распространенные
опции. Если вы не указываете каких-либо особых требований, мы обычно предполагаем, что 1000-миллиметровые выводы из ПТФЭ расположены посередине короткой стороны.
Длина и тип соединительного кабеля могут быть легко изменены при последующих заказах существующей конструкции; новый дизайн /
инструмент должен быть создан для изменения положения.

Провода из ПТФЭ (стандарт)

Малая высота конструкции
Стойкость до 190 °C
Гибкий и прочный
Макс. IP62

Силиконовые провода

Малая высота конструкции
Стойкость до 180 °C
Очень гибкие, но менее прочные, чем провода из ПТФЭ
Макс. IP64

Силиконовый кабель

Стойкость до 180 °C
Прочный
Без отдельных проводов (т. е. сплошной одиночный провод)
5adrig с PT 100 доступен
Стандарт IP64 (возможен IP65)

Провод заземления

Необходимо связаться на месте, так как силиконовые нагревательные маты не имеют металлических частей снаружи

Прочие провода и кабели

(кабель HO7RN-F)
ПВХ

Защитная втулка

В случае силиконовых нагревателей провода реже снабжены защитными шлангами, чем в случае большинства
другие виды утеплителей. В частности, тепловая защита играет лишь второстепенную роль из-за сравнительно низкой
рабочие температуры. Однако для механической защиты имеются такие варианты, как рукав из силикона/стекловолокна или
термоусадочная трубка.

Рекомендуется использовать защитный кабелепровод над проводами в качестве второй изоляции и для обеспечения
лучше проложите провода. Фиксация шланга под соединительной площадкой желательна, но это приводит к утолщению области соединения.

Муфта из силикона/стекловолокна

Ø 3 – 12 мм
Стойкость до 235 °C

Силиконовая пена

Силиконовая пена может быть нанесена на нагревательный элемент из силиконовой резины для теплоизоляции. Основная область применения таких изолированных силиконовых обогревателей
например полупроводниковое производство. Таким образом, системы вакуумных трубопроводов обогреваются и изолируются.

Силиконовые нагревательные маты с изоляцией из силиконовой пены

Твердость по Шору: 42 +/- 5
Плотность: 250 +/- 40 кг/м ³
Стойкость до 230 °C
UL
Толщина:
- 3 мм (также клейкий)
- 5 мм (также клейкий)
8 мм
12 мм

Для теплоизоляции

В качестве защиты клемм и датчиков и т. д.

Изоляция и силиконовые нагревательные рубашки для трубопроводных систем

Трубчатые формы для труб, прямоугольные формы для насосов, клапанов и т.

Вид крепления	Соединение	Монтажная поверхность	Область температур	Рекомендации по монтажу
Вулканизация	Алюминий, нерж. сталь, различи. металлы	любая	от -60 до +200^оС	Выполняется в заводских условиях
Самоклеющаяся пленка	Металлы, различные пластмассы, керамика	плоская или цилиндрическая	от 0 до 150°С	Очистить поверхность ацетоном, снять с нагревательного элемента защитную пленку и слегка прижать к монтажной поверхности, не допуская при этом образования воздушных пузырьков. Нагреватель готов к использованию.
Холодная вулканизация силиконовым клеем	Металлы, разл. пластмассы, стекло, керамика, дерево	любая	от -60°С до +180°С	Очистить поверхность ацетоном, в зависимости от материала нанести грунтовку. При помощи шпателя смазать поверхность нагревательного элемента и детали, >подлежащей нагреву, силиконовым клеем. Положить под пресс и дать застыть в течение 24 часов при комнатной температуре.
Прижимные пластины	любые	плоская	от -60°С до +200°С	Положить нагревательный элемент на монтажную поверхность и прижать пластиной. Альтернатива: вулканизация нагревателя к прижимной пластине
Натяжные пружины	любые	цилиндрическая	от -60°С до +200°С	Монтаж производить на месте, например, при замене детали, которая подлежит нагреву (н-р, нагрев бочек)

Рубрики
