Паяльник для пленки пвх своими руками: Устройства для сварки пвх пленки

Выполнение сварки полиэтилена с помощью приборов

Сварка полиэтилена может выполняться и в обычных, и в производственных условиях. Ее выполнение наиболее популярно при создании покрытия для теплиц, где куски материала соединяют при помощи контактного нагрева. Также пайка может понадобиться для книжных обложек, пакетов для упаковки, других нужд.

Схема сваривания пленки.

Сварка полиэтиленовой пленки совершается путем приведения полимерного материала в тягучее состояние. Для этого его края нагревают до такой температуры, при которой начинается плавление, затем их надо соединить и крепко сжать. Чтобы сделать это правильно, можно воспользоваться специально для этой цели придуманным устройством для сваривания полиэтилена. Работа таких устройств может осуществляться в нескольких режимах, которые устанавливают в зависимости от толщины и характеристик полимера и от его типа.

Читайте также:

Как производится плазменная сварка.

Особенности сварки под флюсом.

Схему сварочного инвертора смотрите здесь.

Типы соединения полиэтилена

Самый несложный и малозатратный способ для соединения полимерных материалов – это так называемая контактная сварка полиэтилена. Таким образом формируются надежные соединения, которые сохраняются при последующей эксплуатации.

Схема ультразвуковой сварки.

Чтобы выполнить контактную сварку, соединенные края полимеров нагревают «горячим воздухом» или «горячим клином» до плавления. Сжатие и образование шва осуществляют роликовые элементы, специально предназначенные для зажима. Шов, получаемый в итоге, будет одинарным или двойным, он обладает хорошей прочностью.

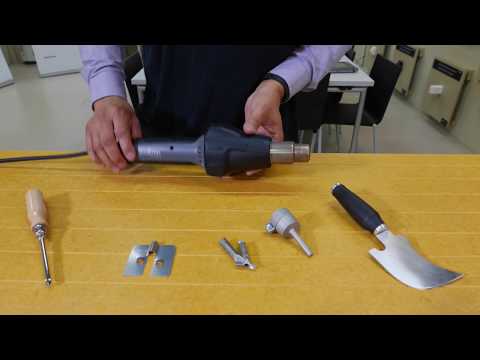

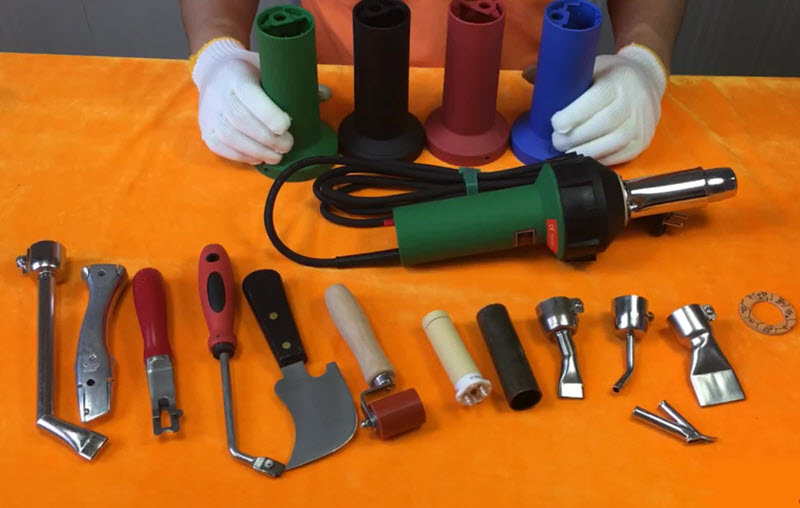

Метод под названием «горячий воздух» представляет собой нагретый поток воздуха, при помощи которого полимер размягчатся и плавится. Для этой же цели применяется нагревающая деталь из металла – «горячий клин». Контакт элементов и полимера осуществляется и с наружной стороны, и с внутренней, при этом происходит образование хороших прочных швов.

Помимо контактного способа соединения, может применяться еще сварка экструзионная. При выборе такого способа расплавленный полимер подается под давлением, поверхности, соединенные друг с другом, меняют состояние с плотного на тягучее, а сдавливание помогает скрепить их между собой.

Вернуться к оглавлению

Как осуществляется соединение полимеров «горячим клином»

В производственных условиях можно осуществить сваривание кусков полимера при помощи специального аппарата. Он применяется для работы с такими видами материалов, как ПНД, ПВХ, полипропилен и прочие, подобные им.

Схема насадки для утюга.

У данного аппарата следующий принцип работы: от двигателя запускаются колеса через редуктор, по штативу между устроенными листами материала вкладывают “горячий клин”. В терморегуляторе устройства приводится в рабочее состояние система, автоматически поддерживающая нужную температуру. Это помогает обеспечить большую точность работы и уменьшает вероятность значительных колебаний температур. Регулирование скорости работы осуществляется автоматически, в электрической цепи обеспечивается при этом относительно стабильное напряжение.

Такое оборудование соответствует нормам безопасности и обеспечивает большее удобство работе. Сваривание осуществляется с определенной скоростью, которую можно отрегулировать вручную. Требуемое давление передается через прижимные ролики при помощи специального рычага.

Устройство позволяет получать двойной шов на плотном материале, прочность которого приблизительно 85%. Процесс осуществляется автоматически, вручную потребуется отрегулировать только температуру и скорость рабочего элемента.

Аппарат «горячего воздуха» можно охарактеризовать как разновидность промышленного фена. Его преимущество – легковесность. Устройство подходит для использования в течение длительного времени. Механизм очень мощный, поэтому и воздействие достаточно эффективное. Его применение возможно для таких видов материала, как пленка ПНД, ПВХ, ПВД.

Вернуться к оглавлению

Как выполнить сварку в домашних условиях

Схема сварочного аппарата с горячим клином.

Собственноручное сваривание полимеров не обходится без соответствующего оборудования, инструментов, которые в большинстве случаев можно изготовить самостоятельно из устаревших бытовых приборов.

В качестве самого простого подойдет даже обычный электрический утюг, снабженный температурным регулятором. Нелишним будет и паяльник, работающий от электричества.

При помощи утюга соединение краев пленки из ПВХ производят следующим образом. На стол кладут брусок, сделанный из дерева и как следует оструганный. На него устраивают края полимера, предназначенного к свариванию – они должны выдаваться за пределы подкладочного материала приблизительно на 2 см.

Поверх пленки уложите листовой материал, плохо поддающийся плавлению: это может быть фторопласт, бумага, газета. Следите, чтобы бумага не обугливалась во время работы.

Чтобы ускорить соединение краев деталей, после нагревания материала надо немедленно охладить этот участок пленки – подготовьте заранее кусок мокрой ткани, которой после нагрева надо промокнуть спаявшийся полимер.

На терморегуляторе утюга должен быть выставлен нагрев 120-150°С. Температура аппарата, работающего от электричества, является основным технологическим показателем, который служит для правильного соединения полиэтилена.

Если раньше вам не доводилось выполнять сварку полиэтилена описанным образом, лучше сначала немного потренироваться. Листы предназначенной для сваривания пленки внахлест устройте на ровной поверхности, например, на столешнице, закройте сверху газетным листом или любой бумагой. Утюг нагрейте, слегка наклоните и проведите по месту, где должен быть шов. Если соединение получается плохого качества или даже не образовывается, проверьте показатель температуры.

С первого раза мало кому удается получить надежный и красивый шов – наберитесь терпения, и постепенно все получится.

Вернуться к оглавлению

Применение насадок для работы с утюгом

Сварка листового полиэтилена может осуществляться с использованием специальных насадок, которые укрепляются на электрическом утюге. Данная вспомогательная деталь изготовлена из листового алюминия. Основание насадки плоское, внизу расположены рельефные элементы – ребра, которые и принимают самое непосредственное участие в процессе.

Схема сварки полиэтиленовой плёнки с помощью электроутюга: 1 – стол (подставка), 2 – рейка, 3, 4 – полотнища плёнки, 5 – подкладка, 6 – утюг.

Применение детали способствует образованию на материале двух надежно спаянных полос, расположенных параллельно.

Насадка очень просто фиксируется на подошве утюга: для этого на ней имеются специальные лепестки, которые надо загибать под основание прибора.

Для работы терморегулятор устройства лучше выставить на отметку, предназначенную для работы с льняными тканями.

Чтобы определить, что насадка нагрелась до нужного состояния, к ней можно приложить мокрую тряпку. Если слышен шипящий звук испаряемой жидкости, пора приступать к работе.

«Ребра» насадки устанавливаются на стык краев пленки поверх уложенной бумаги, затем аппарат медленно двигают по месту, предназначенному для соединения. Получается двойной шов.

Вернуться к оглавлению

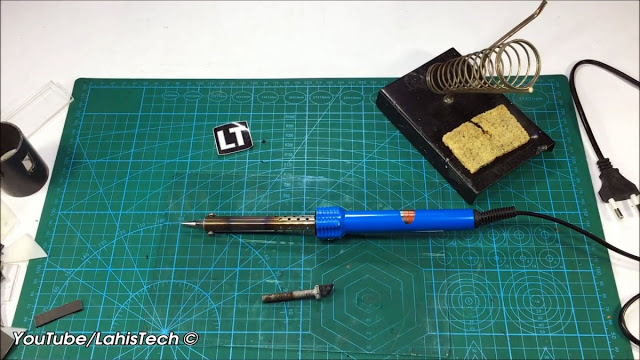

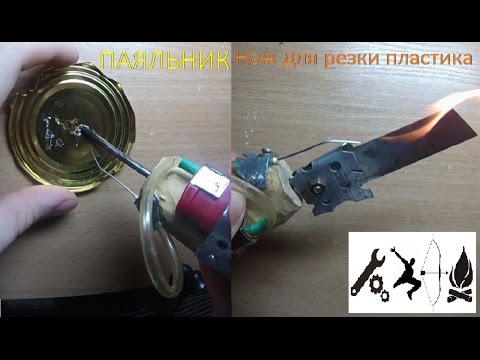

Сварка при помощи паяльника

Для скрепления пленки в бытовых условиях подходит и обычный электрический паяльник. На его жало лучше всего надеть наконечник с ученическим или плакатным пером, выполненный из металла. Если полимер прожигается насквозь, наконечник слегка сдвигают с жала прибора – так уменьшается площадь теплоотдачи.

Пайка получается более надежной, если укрепить на паяльник специальные ролики. У наконечника до упора стачивается жало, в центре торца вырезается паз, для чего используют ножовку. Вам понадобится медный диск с диаметром 1 см (те, кто всерьез озаботится сооружением такого прибора, могут выточить его самостоятельно).

Просверлите отверстие диаметром примерно 5 мм для крепления оси, диск вставьте в сделанную прорезь и закрепите. Он должен свободно вращаться. Чтобы сварочный шов получился ровным, ведите его по линейке. Аппарат надо вести до той точки, где шов кончается, не отрывая, с нажимом. Чаще такой подход применяют для запайки пакетов. Чтобы получить красивый шов, немного потренируйтесь на ненужных кусках.

Пайка пленки в категории «Промышленное оборудование и станки»

Монтаж (пайка) пленки ПВХ для водоема, пруда, озера

Услуга

от 75 грн

Аквамастер интернет-магазин

Аппарат для пайки пленки

Доставка по Украине

от 7 800 грн

Купить

Ковчег НПЦ

Аппарат для спайки пленки

Доставка по Украине

от 7 800 грн

Купить

Ковчег НПЦ

Паяльник для пайки пленки

Доставка по Украине

от 2 100 грн

Купить

Ковчег НПЦ

Приспособление для пайки полиэтиленовой пленки

Доставка по Украине

от 2 100 грн

Купить

Ковчег НПЦ

Пайка пленки ПВХ (Лайнера) на чашу бассейна

Услуга

от 450 грн/кв.м

Аквашок

Жало для паяльника Т — наконечник 4мм пайки шлейфа анизотропная пленка

На складе

Доставка по Украине

115 грн

Купить

Интернет-магазин SeMMarket

Жало для паяльника Т — наконечник 5мм пайки шлейфа анизотропная пленка

На складе

Доставка по Украине

115 грн

Купить

Интернет-магазин SeMMarket

Жало для паяльника Т — наконечник 6мм пайки шлейфа анизотропная пленка

На складе

Доставка по Украине

114 грн

Купить

Интернет-магазин SeMMarket

Жало для паяльника Т — наконечник 4мм пайки шлейфа анизотропная пленка

Доставка по Украине

139 грн

Купить

Интернет-магазин SeMMarket

Жало для паяльника Т — наконечник 5мм пайки шлейфа анизотропная пленка

Доставка по Украине

139 грн

Купить

Интернет-магазин SeMMarket

Термоизолирующая пленка Kapton 25mm 30m

Доставка по Украине

164 грн

Купить

BGA. COM.UA

Термоизолирующая пленка Kapton 40mm 30m

Доставка по Украине

246 грн

Купить

BGA.COM.UA

Фен для пайки пластмасс + насадки + пластик — Profes-2

На складе в г. Ровно

Доставка по Украине

3 157 грн/комплект

Купить

R-MISS

Жало для паяльника Т — наконечник 6мм пайки шлейфа анизотропная пленка

Доставка по Украине

144 грн

Купить

Интернет-магазин SeMMarket

Смотрите также

Фен для пайки пластмасс + насадки + пластик — Profes-2

На складе в г. Ровно

Доставка по Украине

2 959 — 3 159 грн

от 2 продавцов

2 959 грн/комплект

Купить

garazhOk Потрібних речей

Паяльник для пластика — термофен — PROFES-2

На складе в г. Хмельницкий

Доставка по Украине

2 795 — 2 979 грн

от 2 продавцов

2 979 грн/комплект

Купить

ПластМайстер

Труба нержавеющая зеркало в пленке 6 х 1,5 мм [Розница с Порезкой] делаем порезку труб нж по размерам

Доставка из г. Львов

по 325 грн

от 2 продавцов

от 325 грн/кг

Купить

ТОВ «ПРОМ МЕТАЛЛ»

Нержавеющая труба зеркало в пленке 12 х 1,0 мм [Розница с Порезкой] делаем порезку труб нж по размерам

Доставка из г. Ужгород

по 325 грн

от 2 продавцов

от 325 грн/кг

Купить

ТОВ «ПРОМ МЕТАЛЛ»

Труба нержавеющая зеркало в пленке 18 х 2 мм [Розница с Порезкой] делаем порезку труб нж по размерам

Доставка из г. Жмеринка

по 325 грн

от 2 продавцов

от 325 грн/кг

Купить

ТОВ «ПРОМ МЕТАЛЛ»

Нержавеющая труба зеркало в пленке 19 х 2,5 мм [Розница с Порезкой] делаем порезку труб нж по размерам

Доставка из г. Золочев

по 325 грн

от 2 продавцов

от 325 грн/кг

Купить

ТОВ «ПРОМ МЕТАЛЛ»

Труба нержавеющая зеркало в пленке 25 х 1,0 мм [Розница с Порезкой] делаем порезку труб нж по размерам

Доставка из г. Умань

по 325 грн

от 2 продавцов

от 325 грн/кг

Купить

ТОВ «ПРОМ МЕТАЛЛ»

Пленка ПВХ для бассейна Противоскольжение Elbeblu STG 200 GREY 765 (серый)

Доставка из г. Киев

1 426 грн/кв.м

Купить

GreenHol

Пленка ПВХ для бассейна Противоскольжение Elbeblu STG 200 ANTRACITE 782 (антрацит)

Доставка из г. Киев

1 426 грн/кв.м

Купить

GreenHol

Пленка ПВХ для бассейна Противоскольжение Elbeblu STG 200 WHITE 104 (белый)

Доставка из г. Киев

1 426 грн/кв.м

Купить

GreenHol

Насадка для прихвата, насадка на сварочный фен

На складе в г. Киев

Доставка по Украине

449 грн

349 грн

Купить

«PROFINSTRUMENT UA»

Труба нержавеющая зеркало в пленке 6 х 1,5 мм [Розница с Порезкой] делаем порезку труб нж по

Доставка из г. Измаил

от 234 грн/кг

Купить

ТОВ «МЕТАЛЛСЕРВИС»

Труба нержавеющая зеркало в пленке 25 х 1,0 мм [Розница с Порезкой] делаем порезку труб нж размерам

Доставка из г. Жмеринка

от 234 грн/кг

Купить

ТОВ «МЕТАЛЛСЕРВИС»

Нержавеющая труба зеркало в пленке 25 х 3,5 мм [Розница с Порезкой] делаем порезку труб нж размерам

Доставка из г. Золочев

от 234 грн/кг

Купить

ТОВ «МЕТАЛЛСЕРВИС»

Пайка витражей – как паять медную фольгу

Как паять витражи

Пайка витражей соединяет все обернутые фольгой кусочки стекла вместе, пропуская каплю припоя вдоль каждого шва. Это не самая простая техника для изучения, но она одна из самых захватывающих, поскольку позволяет вам взять и увидеть свой проект в первый раз.

То, что вам нужно

Инструменты и материалы для пайки

• Припой 60/40 (*платная ссылка)
• Флюс
• Паяльник (*платная ссылка) и подставка для паяльника (*платная ссылка)
• Влажная губка
• Ватные палочки или дешевая кисть для нанесения флюса
• Ваш шаблон
• Доска Homasote (*платная ссылка) или потолочная плитка, чтобы закрепить свою работу на
• Нажимные штифты (если ваш проект не квадратный)
• Малярная лента

*Знаете, если вы нажмете и купите по ссылке в течение 24 часов, я получу небольшой процент от Amazon (не вы!). Заранее спасибо, но не беспокойтесь, если у вас есть местный магазин — я всегда сначала поддержу их 🙂

Используйте вытяжку дыма или припой в хорошо проветриваемом помещении.

Пайка витражей

Лучше всего начать с того, что скрепите все детали небольшими каплями припоя, чтобы удерживать их на месте и не давать двигаться. Это называется «пайка прихватками».

Если у вас возникли проблемы с получением гладкой пайки, есть несколько способов улучшить ее.

Если у вас нет местного класса, мой курс Stained Glass Made Perfect помог многим людям добиться более четких линий пайки в своей работе. И мы знаем, насколько они важны! Курс предназначен для самостоятельного обучения и проходит онлайн, поэтому вы можете изучить эти методы пайки, даже если вы не можете попасть на занятие. Подробнее об этом можно узнать здесь Stained Glass Made Perfect.

1. Размещение стекла

• Наклейте выкройку из кальки на доску и аккуратно поместите все кусочки фольги на место
• Если у вас нет дубинок, скрепите их скотчем в нескольких ключевых местах, чтобы они не могли двигаться
• Если у вас есть доска Homasote и штифты, вы можете надежно закрепить их на месте

Прихватка для пайки витражей

2.

Прихватка для пайки

Используйте паяльник для витражей мощностью не менее 80 Вт (я использую Hakko FX-601 (*платная ссылка)) и прикрепите панель вместе с припоем, чтобы удерживать ее на месте .

• Для этого нанесите немного жидкого флюса на критические соединения и расплавьте по капле припоя на каждом из этих соединений
• Теперь вы можете удалить малярную ленту

Изготовление паяного соединения

3. Пропайка швов

Это не так просто, как кажется в некоторых видео! Не волнуйтесь, если у вас не получается сразу сделать идеальную линию, требуется много практики, чтобы знать, сколько припоя наносить и как быстро двигаться вдоль шва.
3 самые важные вещи, которые нужно помнить:

1. Хорошая пайка – это баланс между теплом и временем. Если ваш утюг горячее, вам нужно двигаться быстрее. И наоборот, если вы предпочитаете работать медленнее, уменьшите нагрев, если у вас есть реостат, или поменяйте насадки, если у вас есть утюг с регулируемой насадкой.
2. чтобы кончик утюга оставался серебристым и чистым, время от времени протирая его влажной губкой
3. , чтобы убедиться, что у вас достаточно флюса, чтобы расплавить припой. При необходимости добавляйте больше

Что мне делать, когда я доберусь до края?

Если вы хотите поместить рамку из цинка или свинца вокруг изделия, остановите пайку на 1/4″ до края
Если вы делаете свободно висящий ловец солнца, продолжайте пайку до края

Создание Витражные швы для пайки

• Для начала нанесите флюс вдоль одного или двух швов, чтобы он не испарялся. Не наносите слишком много флюса, так как он может застрять при пайке с другой стороны и вздуться, что приведет к образованию кратеров

.

•  Держа горячий паяльник в одной руке, а припой в другой, медленно перемещайте их вместе по шву
•  Расположите припой немного выше конца жала, чтобы случайно не приклеить его к фольге
• Припой плавится и стекает на фольгу
• Убедитесь, что наконечник утюга касается и нагревает фольгу, чтобы соединение между припоем и фольгой было максимально прочным
• Припоя должно быть достаточно, чтобы покрыть фольгу и заполнить зазоры между деталями. Заполнение этих зазоров припоем укрепляет деталь.
• Остановите пайку, либо быстро переместив наконечник утюга в сторону к стеклу (не останавливайтесь наконечником на стекле), либо поднимите вертикально над швом
• Когда вы дойдете до соединения, не останавливайтесь! Следуйте за припоем во всех направлениях примерно на 1/2″, сохраняя каждый «хвост» горячим. Вернитесь к каждому «хвосту» и поднимите шов оттуда. Аккуратнее если подцепить по одиночному шву, чем по стыку
• Припой должен быть выпуклым (слегка закругленным), а не плоским

4. Аккуратная пайка витража

Иногда пайка просто выглядит грязной. К счастью, есть техника, которая работает как по волшебству — метод «удержи и подними».
Вместо того, чтобы двигать утюг вместе с припоем, вы держите его на одном месте и позволяете теплу работать.

Аккуратная пайка витражей с помощью метода «удерживай и поднимай»

• Промажьте поверхность флюсом и очистите наконечник, чтобы обеспечить наилучшие результаты
• Держите наконечник плоско над проблемной зоной в течение 2-3 секунд, а затем извлеките его вверх
• Магия! достигается аккуратное соединение

Пайка витража, обратная сторона

5.

Пайка обратной стороны

•  Осторожно переверните панель. Часть припоя могла просочиться. Все в порядке, просто убедитесь, что вы используете меньше припоя в этих областях
• Повторите описанный выше процесс
• Если вам нужно доработать какие-либо участки, убедитесь, что вы сначала дали ему остыть, очистили и кипятили с обратным холодильником. В противном случае он может просочиться на первую сторону.

Пайка витражей – устранение неполадок

Мой припой исчезает между зазорами!

Если ваша резка не на 100% точна (как у всех нас!) и между частями есть небольшой зазор, припой просочится на другую сторону. Это не проблема, так как вы справитесь с этим, когда перевернете проект.
Просто продолжайте добавлять небольшое количество припоя, пока он не станет комком.

Удаление излишков припоя с обратной стороны утюгом

Я аккуратно припаял вторую сторону, но обнаружил, что она просочилась и испортила мою первую сторону. Слишком много припоя, как его убрать?

К счастью, вы можете не только добавить припой в шов, но и удалить его.

• Быстро проведите кончиком утюга по шву, где слишком много припоя, и стряхните его на термостойкую поверхность. Вы всегда можете взять его снова и повторно использовать там, где это необходимо.
• Используйте метод удерживания и подъема, описанный в пункте 4. выше, чтобы впоследствии очистить область.

Придание гладкости витражной пайке

Мой флюс не работает и припой не плавится.

Это может быть одна из трех причин:

1. флюс высох или вытек, и вам необходимо нанести его повторно
2. ваш паяльник не поддерживает температуру, и вы испытываете «холодное пятно». Будьте терпеливы, и он вернется к максимальной температуре. Если у вас есть контроллер набора номера с утюгом или на нем, немного увеличьте его и проверьте.
3. наконечник утюга загрязнен флюсом и припоем, и его необходимо протереть влажной губкой, чтобы обеспечить его правильную работу. Иногда на кончиках остается черный налет, который трудно удалить. Я использую средство для чистки наконечников, чтобы вернуть наконечнику его блеск (*платная ссылка)

.

Как удалить витражный припой со стекла

Припой пристал к стеклу и я боюсь, что оно треснет.

Без паники! Нанесите флюс на припой и шов и «соберите» его горячим утюгом, удерживая утюг на шве. Вы правы, вам придется быть быстрым, чтобы стекло не разбилось, но это необычно.

*Знаете, если вы нажмете и купите по ссылке * в течение 24 часов, я получу небольшой процент от Amazon (не вы!). Заранее спасибо, но не беспокойтесь, если у вас есть местный магазин — я всегда сначала поддержу их 🙂

Полезные ресурсы

Я нашел действительно отличное 3,45-минутное видео от Delphi Glass, в котором показана пайка витража. Вау, эта женщина хороша! Не волнуйтесь, если вы не можете сделать это так быстро, это потребует много практики.

Витражная пайка для медной фольги

После того, как вы припаяете обе стороны и будете довольны результатом, вы готовы либо к цинковому обрамлению, либо, если вы не обрамляете изделие, к пайке кромок.

Здесь есть еще одна страница, посвященная более распространенным проблемам пайки

Температура пайки витражей

Лучший паяльник для витражей

ЗАКИНЬТЕ ЭТО НА ПОТОМ!

Я получаю небольшой процент от выбранных поставщиков (не от вас!), если вы покупаете новые блестящие инструменты после перехода по ссылке с моего сайта. Заранее спасибо за вашу поддержку.
AMAZON — Как партнер Amazon я зарабатываю на соответствующих покупках.

Как паять: полное руководство для начинающих

Изучение правильной техники пайки является фундаментальным навыком, которым должен овладеть каждый мастер. В этом уроке мы расскажем об основах паяльников, паяльных станций, типах припоя, демонтаже и советах по технике безопасности. Строите ли вы робота или работаете с Arduino, умение паять пригодится.

БЕСПЛАТНАЯ ЭЛЕКТРОННАЯ КНИГА (PDF) – Узнайте, как паять (17-страничная электронная книга)

Если вы разберете любое электронное устройство, содержащее печатную плату, вы увидите, что компоненты соединены с помощью пайки. Пайка — это процесс соединения двух или более электронных частей путем плавления припоя вокруг места соединения. Припой представляет собой металлический сплав, и при остывании он создает прочную электрическую связь между деталями. Несмотря на то, что пайка может создать постоянное соединение, его также можно устранить с помощью инструмента для демонтажа, как описано ниже.

Хорошая вещь в обучении пайке заключается в том, что вам не нужно много для начала. Ниже мы опишем основные инструменты и материалы, которые вам понадобятся для большинства ваших проектов по пайке.

Паяльник

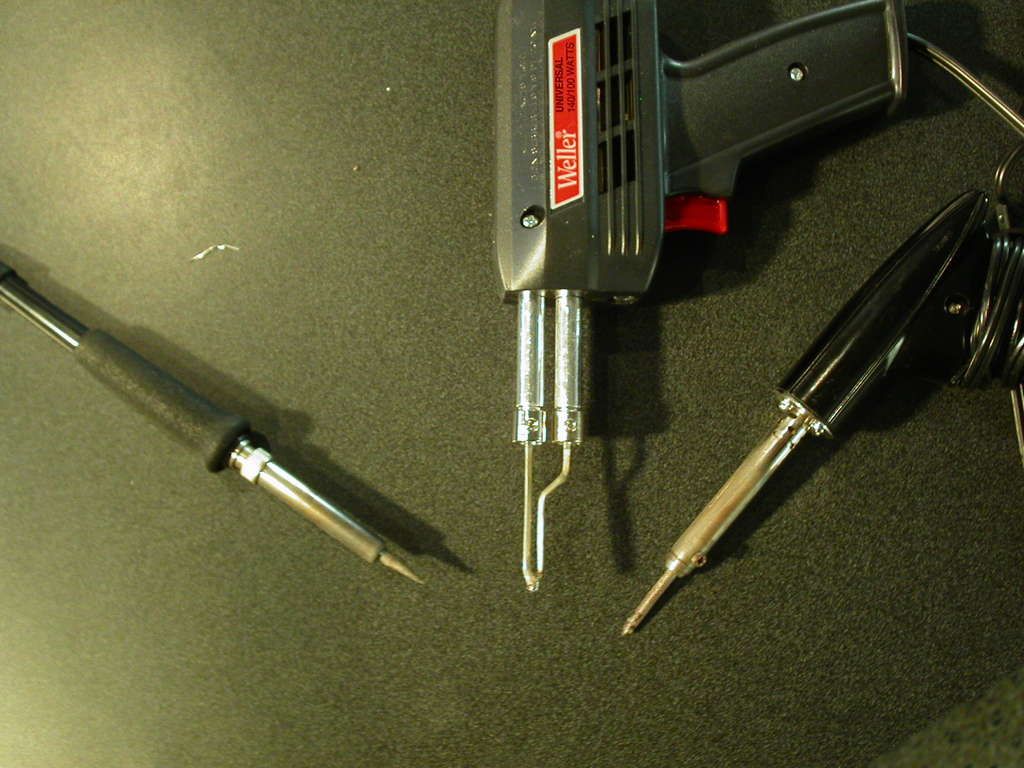

Паяльник — это ручной инструмент, который подключается к стандартной розетке переменного тока на 120 В и нагревается, чтобы расплавить припой вокруг электрических соединений. Это один из наиболее важных инструментов, используемых при пайке, и он может иметь несколько вариаций, таких как ручка или пистолет. Для начинающих рекомендуется использовать паяльник в виде ручки в диапазоне от 15 Вт до 30 Вт. Большинство паяльников имеют сменные жала, которые можно использовать для различных целей пайки. Будьте очень осторожны при использовании любого типа паяльника, потому что он может нагреваться до 896′ F, что очень жарко.

Паяльная станция

Паяльная станция представляет собой более продвинутую версию базовой автономной паяльной ручки. Если вы собираетесь много паять, это здорово, поскольку они обеспечивают большую гибкость и контроль. Основным преимуществом паяльной станции является возможность точной регулировки температуры паяльника, что отлично подходит для целого ряда проектов. Эти станции также могут создать более безопасное рабочее пространство, поскольку некоторые из них включают в себя усовершенствованные датчики температуры, настройки предупреждений и даже защиту паролем для обеспечения безопасности.

Жало для паяльника

В конце большинства паяльников находится сменная часть, известная как паяльное жало. Существует множество вариантов этого наконечника, и они бывают самых разных форм и размеров. Каждый наконечник используется для определенной цели и предлагает явное преимущество перед другим. Наиболее распространенными наконечниками, которые вы будете использовать в проектах по электронике, являются конический наконечник и наконечник долота.

Коническое жало – Используется для точной пайки электроники благодаря тонкому наконечнику. Из-за своего заостренного конца он может отдавать тепло небольшим областям, не затрагивая окружающую среду.

Наконечник с долотом . Этот наконечник хорошо подходит для пайки проводов или других крупных компонентов благодаря широкому плоскому наконечнику.

Изображение предоставлено Sparkfun.com

Латунь или обычная губка

Использование губки поможет поддерживать чистоту жала паяльника, удаляя образующееся окисление. Наконечники с окислением будут иметь тенденцию становиться черными и не принимать припой, как это было, когда он был новым. Вы можете использовать обычную влажную губку, но это сокращает срок службы наконечника из-за расширения и сжатия. Кроме того, влажная губка временно понижает температуру наконечника при протирании. Лучшей альтернативой является использование латунной губки, как показано слева.

Подставка для паяльника

Подставка для паяльника очень проста, но очень полезна и удобна. Эта подставка помогает предотвратить контакт горячего наконечника утюга с легковоспламеняющимися материалами или случайную травму руки. Большинство паяльных станций поставляются со встроенной губкой или латунной губкой для чистки жала.

Припой

Припой представляет собой материал из металлического сплава, который плавится для создания постоянного соединения между электрическими частями. Он выпускается как в свинцовом, так и в бессвинцовом вариантах, диаметры 0,032 дюйма и 0,062 дюйма являются наиболее распространенными. Внутри ядра припоя находится материал, известный как флюс, который помогает улучшить электрический контакт и его механическую прочность.

Для пайки электроники наиболее часто используется бессвинцовый припой со смоляным сердечником. Этот тип припоя обычно состоит из сплава олова и меди. Вы также можете использовать припой со свинцовым сердечником 60/40 (60% олова, 40% свинца), но он становится менее популярным из-за проблем со здоровьем. Если вы используете свинцовый припой, убедитесь, что у вас есть надлежащая вентиляция и что вы моете руки после использования.

При покупке припоя НЕ используйте припой с кислотным сердечником, так как он может повредить схемы и компоненты. Кислотный припой продается в магазинах товаров для дома и в основном используется для сантехники и металлообработки.

Как упоминалось ранее, припой бывает нескольких диаметров. Припой большего диаметра (0,062″) хорош для более быстрой пайки больших соединений, но может затруднить пайку меньших соединений. По этой причине всегда полезно иметь под рукой оба размера для различных проектов.

Рука помощи (третья рука)

Рука помощи — это устройство с 2 или более зажимами типа «крокодил» и иногда с прикрепленным увеличительным стеклом/фонариком. Эти зажимы помогут вам удерживать предметы, которые вы пытаетесь припаять, пока вы используете паяльник и припой. Очень полезный инструмент для вашего рабочего места.

Теперь, когда вы знаете, какие инструменты и материалы потребуются, пришло время кратко обсудить способы обеспечения безопасности при пайке.

Паяльники могут нагреваться до 800 градусов по Фаренгейту, поэтому очень важно всегда знать, где находится ваш утюг. Мы всегда рекомендуем вам использовать подставку для паяльника, чтобы предотвратить случайные ожоги или повреждения.

Убедитесь, что вы выполняете пайку в хорошо проветриваемом помещении. При нагревании припоя выделяются пары, вредные для глаз и легких. Рекомендуется использовать вытяжку дыма, которая представляет собой вентилятор с угольным фильтром, который поглощает вредный дым припоя, который вы можете посетить на таких сайтах, как Integrated Air Systems для систем фильтрации воздуха.

Всегда полезно надевать защитные очки на случай случайных брызг горячего припоя. Наконец, обязательно мойте руки после пайки, особенно при использовании свинцового припоя.

Прежде чем приступить к пайке, необходимо подготовить паяльник, залудив жало припоем. Этот процесс поможет улучшить передачу тепла от утюга к предмету, который вы паяете. Лужение также поможет защитить наконечник и уменьшить износ.

Шаг 1: Начните с того, что убедитесь, что насадка прикреплена к утюгу и плотно прикручена.

Шаг 2: Включите паяльник и дайте ему нагреться. Если у вас есть паяльная станция с регулируемой температурой, установите ее на 400°C/752°F.

Шаг 3: Протрите наконечник паяльника влажной влажной губкой, чтобы очистить его. Подождите несколько секунд, чтобы жало снова нагрелось, прежде чем переходить к шагу 4.

Шаг 4: Держите паяльник в одной руке и припояйте в другой. Коснитесь припоем острия утюга и убедитесь, что припой равномерно течет вокруг жала.

Для продления срока службы наконечника утюга необходимо залуживать его до и после каждого сеанса пайки. В конце концов, каждый наконечник изнашивается и требует замены, когда он становится шероховатым или покрывается ямками.

Чтобы лучше объяснить, как паять, мы продемонстрируем это на реальном примере. В этом примере мы собираемся припаять светодиод к печатной плате.

Шаг 1: Установите компонент . Начните с вставки выводов светодиода в отверстия на печатной плате. Переверните плату и согните выводы наружу под углом 45 футов. Это поможет компоненту лучше соединиться с медной площадкой и предотвратит его выпадение во время пайки.

Шаг 2: Нагрейте соединение – Включите паяльник и, если он имеет регулируемый регулятор нагрева, установите его на 400°C. В этот момент коснитесь кончиком утюга медной площадки и провода резистора одновременно. Вам нужно удерживать паяльник на месте в течение 3-4 секунд, чтобы нагреть площадку и вывод.

Шаг 3: Нанесите припой на соединение – Продолжайте держать паяльник на медной площадке и выводе и прикоснитесь припоем к соединению. ВАЖНО – Не прикасайтесь припоем непосредственно к кончику утюга. Вы хотите, чтобы соединение было достаточно горячим, чтобы расплавить припой при прикосновении к нему. Если соединение будет слишком холодным, оно сформирует плохое соединение.

Шаг 4: Отрежьте выводы – Снимите паяльник и дайте припою остыть естественным путем. Не дуйте на припой, так как это приведет к плохому соединению. Когда он остынет, вы можете отрезать лишний провод от проводов.

Правильная пайка гладкая, блестящая и имеет форму вулкана или конуса. Вам нужно ровно столько припоя, чтобы покрыть все соединение, но не слишком много, чтобы он превратился в шарик или пролился на соседний провод или соединение.

Теперь пришло время показать вам, как спаивать провода. Для этого процесса рекомендуется использовать руки-помощники или другое зажимное устройство.

Начните с удаления изоляции с концов обоих проводов, которые вы спаиваете вместе. Если провод скрученный, скрутите пряди между собой пальцами.

Убедитесь, что ваш паяльник полностью нагрет и коснитесь жалом конца одного из проводов. Держите его на проводе 3-4 секунды.

Держите утюг на месте и прикасайтесь припоем к проводу, пока он полностью не покроется. Повторите этот процесс на другом проводе.

Держите два луженых провода друг над другом и прикоснитесь паяльником к обоим проводам. Этот процесс должен расплавить припой и равномерно покрыть оба провода.

Выньте паяльник и подождите несколько секунд, чтобы паяное соединение остыло и затвердело. Используйте термоусадку, чтобы закрыть соединение.

Преимущество использования припоя заключается в том, что его можно легко удалить с помощью метода, известного как отпайка. Это удобно, если вам нужно удалить компонент или внести исправления в вашу электронную схему.

Для распайки соединения вам понадобится припойный фитиль, также известный как оплетка для распайки.

Шаг 1 – Поместите кусок демонтажной оплетки поверх соединения/припоя, который вы хотите удалить.

Шаг 2 – Нагрейте паяльник и прикоснитесь жалом к ​​верхней части оплетки. Это нагреет припой ниже, который затем будет поглощен оплеткой.
