Характеристики пвх пленка: ПВХ-пленка: Что это? Свойства и технологии производства полихлорвиниловой пленки

Защитные пленки для окон пвх

Вы здесь

Горница

»

Статьи от компании «Горница»

»

Защитные пленки для окон ПВХ

Некоторые производители предлагают дополнительно приобретать защитные пленки для пластиковых окон. Они не только защитят стекло от повреждений, но добавят некоторые свойства и усилят такие характеристики, так как шумопоглащение, сохранение тепла и другие. Одни из них будут попросту незаменимы, если вы проживаете на первых этажах, а в квартире находятся маленькие дети (безосколочность), другие способны защитить от солнечной радиации тех, кто проживает на большой высоте. Да и возможность избавиться от посторонних взглядов никогда не бывает лишней. Рассмотрим все наиболее распространенные свойства пленок ПВХ для окон, а также их преимущества.

Повышение прочности стекла

Защитные пленки могут стать экономичной заменой дорогих бронированных стекол. Они могут использоваться в районах с опасными погодными условиями (грады, землетрясения и др.), а также в местах, где периодически работают злоумышленники. Чтобы разбить стекло с защитной пленкой может понадобиться приложить большие усилия.

В эпицентре удара по стеклу, защищенного специальной пленкой, может образоваться небольшое отверстие, а периметр останется без повреждений.

Защитные покрытия можно разделить на следующие группы:

  • группа «А» (устойчивость к ударам) – пленка, которая позволит выдержать стеклу силу удара летящего камня, ветки или палки, без образования сквозного отверстия.
  • группа «Б» (устойчивость к пробиванию) – изделия данной категории могут выдержать удары тупым предметом в течение длительного времени (от 10 до 15 минут), соответственно шансы на проникновение внутрь жилья значительно снизятся.
  • группа «В» — слой защитного остекленения, способный остановить пулю из самых распространенных типов оружия.

Отсутствие осколков

Осколки, которые остаются от разбитого стекла, являются прямой опасностью для здоровья и жизни человека. Это особенно важно, если помимо вас, в доме проживают дети. При изготовлении можно покрыть стекла специальной пленкой, которая предотвратит разброс осколков по квартире, защищая тем самым всех ее обитателей. К тому же стоимость конечного изделия не сильно повысится.

Устойчивость к воздействию огня

Некоторые защитные пленки способны выдержать напор пламени сроком до 45 минут, что препятствует его распространению. Сама пленка возгорается только при прямом воздействии пламени, после устранения которого – затухает. Важным преимуществом такого покрытия является отсутствие каких-либо токсичных веществ, синтезирующихся в процессе горения.

Сохранение тепла

ПВХ окна, оборудованные защитной пленкой, обладают меньшей теплоотдачей, нежели без нее. Средний показатель задержки тепла повышается на 35-40%, а это очень важный показатель в зимнее время.

Защита от радиоактивного солнечного излучения

Солнечная радиация не только оказывает негативное влияние на здоровье, но и приводит к выгоранию напольного покрытия и мебели. В результате, уже через несколько лет пол потеряет свой насыщенный цвет. Специальные солнцезащитные пленки могут поглощать до 99% радиоактивного излучения, оставаясь при этом полностью прозрачными.

Защита личных данных

Та категория людей, которая не любит распространяться о своей личной жизни, может использовать защитные пленки с металлическим напылением, способным избавить от взглядов с улицы и препятствовать проникновению в личное пространство при помощи цифровых технологий. Средства наружной прослушки и сигналы от жучков, расположенных внутри жилья, попросту не смогут пробиться через защитный слой, оставляя недоброжелателей без ценных данных.

Стоит знать, что у продавцов можно заказать не только пленку с отдельными свойствами, но и со всеми сразу, что сделает проживание максимально спокойным и комфортным.

Обслуживаем города, станицы и поселения

Пленки ПВХ (мягкое стекло)

Пленки ПВХ различаются по цвету, толщине, сфере применения.

Применяются для изготовления прозрачных вставок-мягких окон в тентовые конструкции, для изготовления чехлов, сумок, чехлов для сотовых телефонов, различных видов упаковки. Как правило материал подходит для ТВЧ сварки, часто имеет дополнительный слой для предотвращения царапин и слипания, что позволяет вырубать при массовом производстве несколько слоев без потери качества.



Синяя                                                          Прозрачная

Для производства тентов предлагаются пленки , обладающие следующими свойствами

-высокая прозрачность и равномерность толщины, что позволяет минимизировать искажения;

-высокая степень защиты от воздействия  УФ излучения, высоких и низких температур, что достигается применением специальных добавок;

-пленка  обладает высокой прочночстью при сохранении мягкости в широком диапазоне температур (вплоть до -50 градусов).

При правильной эксплуатации пленка сохраняет свою работоспособность и потребительские качества не менее 5 лет.

Пленки толщиной свыше 0,5 мм рекомендуется применять только для лобовых стекол при изготовлении тентов на катера.

Цветные прозрачные пленки применяются в различных областях-от производства шатров и тентовых конструкций до устройства бассейнов.

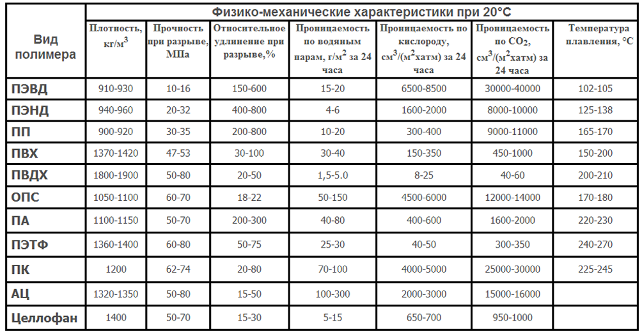

Технические характеристики ПВХ пленки 0,5 мм Super Clear (Голландия)











Толщина500+- 10 микрон
Удельный вес1,22-1,22
Прочность Shore a80+-2
Относительное удлинение при разрывной нагрузке %

MD>=400

CD>=350

Предел прочности Н/мм.кв.

MD>=7.0

CD>=6.5

Предел текучести Н/мм.кв

MD>=21

CD>=21

Поверхностное натяжение Дн/смМин 34
Морозостойкость-20 град. E<1.25
Cодержание тяжелых металлов

в норме

Применение

окна в тентовых конструкциях, парусах, беседкавх…

Полировано оптически.



ПВХ пленка Crystal view (США)

Прозрачная пленка разработанная для обеспечения большей прозрачности  более длительное время (по сравнению с аналогами). Обладает большей эластичностью  при низких температурах, меньше запотевает при неблагоприятных условиях, остается прозрачней длительное время, меньше подвержена пожелтению. Выпускается толщиной 0,3мм-1,0мм, ширина 137 см.

ПВХ пленка Super 2 Clear UV

Пвх пленка в исполнении Super с улучшенными характеристиками атмосферостойкости.











Items/Unit    Crystal ViewValueTest Method
DurometerShore A 85ASTM D-1240
Densityg/cc 1. 25ASTM D-792
Tensile strengthPSI

MD

TD

3020ASTM D-882
2790
Elongation%

MD

TD

260
270
100% ModulsPSI

MD

TD

1880

1710

Cold ImpactC Passed -32C

ASTM D -17900

















  Super 2  Clear UV
CalenderedExtruded
Items/Unit/Test method0. 3mmUV0.4mmUV0.5mmUV0.5mmUV+FR1.0mmUVTest method
Shore A HardnessDegree9186 JIS K-6301 A

Light transmission ratio

100% moduls

%88.788.386.985.786.1JIS K-7105
MD37.946.454.953.1149.0JIS K-6732

(Kgf)

Tensile Strength

TD32.641.650.548.9129.0
MD60.9106.3142.0122.7276.0

(Kgf)

Teal Strength

TD78. 4102.6126.0113.2255.0
MD2331.236.835.497

(Kgf)

Elongation

(%)

TD22.829.536.736.192
MD383324395237300
TD393344393263344

Cold Crack Resistance

(C)

MD-36-30-39-30-32ASTM D-1593
TD-34-27-39-29-25
Weather Resistance500hoursNo major physical property changeJIS A-1415



Винилис кожа

Состав: Пвх-91,5%, полиэстер-8,5%м (основа).

Плотность-810+/-40г./м.кв.

Ширина-140+/-2см.

Толщина-1,3+/-0,2мм.

Стойкость к возгоранию-нормальная по MVSS302. IMO 4652.

Сопротивление к истиранию-40000 циклов

Стойкость к солнечному излучению->/=6.

Стойкость к бактериям (MRSA).

Сертифицирована по BV 0062 для применения в мебели для морской техники.

Oekotex Standart 100.

Водостойкая.

Стойка к соляным осадкам.

Регулярно очищайте нейтральными средствами. Не используйте растворители, тяжелые моющие средства, химические вещества.Некоторые типы загрязнений (паста шариковых ручек, пищевые красители… должны быть удалены немедленно, для избежания их глубокого проникновения в винил).

белый

серый

темно-синий.

красный

Остальные цвета возможны под заказ.

  • Назад

Оптические свойства нанокомпозитных пленок ПВХ/Al2O3

  • Trindade T, Neves MC, Barros AMV (2000) Получение и оптические свойства нанокомпозитов CdSe/полимер. Scr Mater 43(6):567–571

    Статья
    КАС

    Google ученый

  • Бхиванкар Н.Н., Вайс Р.А. (2006) Интеркаляция/расслоение расплава нанокомпозитов полистирол-натрий-монтмориллонит с использованием сульфированных полистирольных иономерных присадок. Полимер 47(19):6684–6691

    Артикул
    КАС

    Google ученый

  • Буропулос Н., Псаррас Г.К., Мустакас Н., Криссантопулос А., Баскутас С. (2008) Оптические и диэлектрические свойства нанокомпозитов ZnO-ПВА. Phys Status Solidi (a) 205(8):2033–2037

    Статья
    КАС

    Google ученый

  • Стерки К., Якобсен Х., Якубович И., Ярахмади Н., Хьертберг Т. (2010) Влияние технологии обработки на морфологию и механические свойства нанокомпозитов ПВХ. Евро полимер J 46(6):1203–1209

    Артикул
    КАС

    Google ученый

  • «>

    Рой А.С., Гупта С., Синдху С., Парвин А., Рамамурти П.С. (2013) Диэлектрические свойства новых гибридных нанокомпозитных пленок ПВА/ZnO. Compos B Eng 47:314–319

    Статья
    КАС

    Google ученый

  • Эбналвалед А.А., Табет А. (2016) Контроль оптических констант нанокомпозитных пленок ПВХ для оптоэлектронных приложений. Синтез Мет 220: 374–383

    Артикул
    КАС

    Google ученый

  • Абдулла О.Г., Салман Ю.А., Салим С.А. (2016) Электропроводность и диэлектрические характеристики нанокомпозитных пленок ПВА/HgS, приготовленных на месте. J Mater Sci Mater Electron 27(4):3591–3598

    Статья
    КАС

    Google ученый

  • Аль-Хартоми О.А., Аль-Салами Ф., Аль-Гамди А.А., Абдель Фатах М., Дишовский Н., Эль-Тантави Ф. (2011) Влияние графитовых нанолистов на структуру и свойства нанокомпозитов на основе ПВХ. J Appl Polym Sci 120(6):3628–3634

    Артикул
    КАС

    Google ученый

  • Кемаль И., Уиттл А., Берфорд Р., Воденитчарова Т., Хоффман М. (2013) Повышение прочности немодифицированного поливинилхлорида за счет добавления наночастиц карбоната кальция и титанатного связующего агента. J Appl Polym Sci 127(3):2339–2353

    Статья
    КАС

    Google ученый

  • Матхур В., Патидар Д., Шарма К. (2015) Влияние нанодисперсии CdS на теплопроводность нанокомпозитов из полимерных смесей ПС/ПВХ и ПС/ПММА. Appl Nanosci 5 (5): 623–628

    Артикул
    КАС

    Google ученый

  • Кобаяши С., Маллен К. (2015) Энциклопедия полимерных наноматериалов. Springer, Гейдельберг, стр. 1740

    Книга

    Google ученый

  • «>

    Дешмукх С., Бургейт Д., Шиласкар С., Чаудхари Г., Дешмукх П. (2008) Оптические свойства тонких пленок ПВХ-ПММА, легированных полианилином. Indian J Pure Appl Phys 46(5):344–348

    CAS

    Google ученый

  • Махмуд В.Е., Аль-Гамди А.А. (2011) Влияние Cd (ZnO) на структуру, оптическую и термическую стабильность поливинилхлоридных нанокомпозитов. Полим Компос 32(7):1143–1147

    Артикул
    КАС

    Google ученый

  • Абдулла Э.Т., Хасан С.М., Надже А.Н. (2013) Оптические свойства нанокомпозитов ПВХ-МУНТ. Indian J Pure Appl Phys 51:77–80

    CAS

    Google ученый

  • Сайед А.М., Морси В.М. (2013) Диэлектрическая релаксация и оптические свойства нанокомпозитов поливинилхлорид/моноксид свинца. ПолимКомпос 34(12):2031–2039

    Статья
    КАС

    Google ученый

  • «>

    Абдул Наби М., Юсоп Р.М., Юсиф Э., Абдулла Б.М., Салимон Дж., Салих Н., Зубаири С.И. (2014) Влияние нано-ZnO на оптические свойства поливинилхлоридных пленок. Int J Polym Sci 2014: 697809-1–697809-6

    Google ученый

  • Хассен А., Эль-Сайед С., Морси В.М., Эль-Сайед А.М. (2014) Получение, диэлектрические и оптические свойства нанокомпозитных пленок Cr2O3/ПВХ. J Adv Phys 4:571–584

    Статья

    Google ученый

  • Таха Т.А. (2017) Оптический и термогравиметрический анализ нанокомпозитов Pb3O4/ПВХ. J Mater Sci Mater Electron 28(16):12108–12114

    Статья
    КАС

    Google ученый

  • Allen NS, Edge M, Rodriguez M, Liauw CM, Fontan E (2000) Аспекты термического окисления сополимера этиленвинилацетата. Polym Degrad Stab 68(3):363–371

    Статья
    КАС

    Google ученый

  • «>

    Джуффрида С., Кондорелли Г.Г., Костанцо Л.Л., Вентимилья Г., Ди Мауро А., Фрагала И.Л. (2008) Синтез на месте фотолюминесцентных пленок ПВХ, легированных ионом Ce 3 + . J Photochem Photobiol A 195(2):215–222

    Артикул
    КАС

    Google ученый

  • Mortazavi SH, Ghoranneviss M, Faryadras S (2012) Влияние азотной плазмы постоянного тока низкого давления на оптические свойства двухосно-ориентированных полипропиленовых (БОПП), полиметилметакрилатных (ПММА) и поливинилхлоридных (ПВХ) пленок. J Fusion Energy 31(3):211–215

    Статья
    КАС

    Google ученый

  • Gündüz B (2013) Влияние молярности и растворителей на оптические свойства растворов трис[4-(5-дицианометилиденметил-2-тиенил)фенил]амина (TDCV-TPA) и структурные свойства его пленки. Опт Матер 36(2):425–436

    Артикул

    Google ученый

  • «>

    Махмуд В.Е., Аль-Гамди А.А., Аль-Агель Ф. (2011) Синтез и оптические свойства наностержней из поливинилацетата/оксида висмута. Полим Ад Технол 22(12):2055–2061

    Статья
    КАС

    Google ученый

  • Mahmoud WE, Shirbeeny W, Al-Ghamdi AA, Al-Heniti S (2012) Синтез и характеристика арилполиэфиркетона, легированного наночастицами CdxZn1 − xO, для новых возможностей применения. J Appl Polym Sci 125 (1): 339–343

    Артикул
    КАС

    Google ученый

  • Таха Т.А., Раммах Ю.С. (2016) Оптическая характеристика нового боратного стекла, легированного оксидом титана. J Mater Sci Mater Electron 27(2):1384–1390

    Статья
    КАС

    Google ученый

  • Урбах Ф. (1953) Длинноволновый край фотографической чувствительности и электронного поглощения твердых тел. Физика, версия 92(5):1324

    Статья
    КАС

    Google ученый

  • «>

    Раджа В., Сарма А.К., Рао В.Н. (2003) Оптические свойства чистых и легированных полимерных пленок PMMA-CO-P4VPNO. Mater Lett 57(30):4678–4683

    Статья
    КАС

    Google ученый

  • Tommalieh MJ, Zihlif AM (2010) Оптические свойства нанокомпозита полиимид/диоксид кремния. Phys B 405(23):4750–4754

    Статья
    КАС

    Google ученый

  • Яхиа И.С., Фараг А.А.М., Кавас М., Якупаноглу Ф. (2013) Влияние соотношения стабилизаторов на оптические константы и параметры оптической дисперсии тонких пленок из нановолокна ZnO. Сверхрешетки Microstruct 53:63–75

    Статья
    КАС

    Google ученый

  • Güneri E, Kariper A (2012) Оптические свойства тонких аморфных пленок CuS, осажденных химически при различных значениях pH. J Alloy Compd 516:20–26

    Артикул

    Google ученый

  • «>

    Гёде Ф. (2011) Влияние температуры отжига на структурные, оптические и электрические свойства тонких пленок ZnS. Phys B 406(9):1653–1659

    Статья

    Google ученый

  • Оубаха М., Эльмагрум С., Коппервайт Р., Коркоран Б., МакДонах С., Горин А. (2012) Оптические свойства тонких пленок с высоким показателем преломления, обработанных при низкой температуре. Opt Mater 34(8):1366–1370

    Статья
    КАС

    Google ученый

  • Легийт С., Лёльген П., Эйкельбум Дж.А., Вебер А.В., Шуурманс Ф.М., Синке В.К., Верхоф Л.А. (1996) Низкотемпературная пассивация поверхности кремниевых солнечных элементов. Sol Energy Mater Sol Cells 40(4):297–345

    Артикул
    КАС

    Google ученый

  • Кузано А., Ядичикко А., Паладино Д., Кампопиано С., Кутоло А., Джордано М. (2007) Микроструктурированные волоконные решетки Брэгга. Часть II: к передовым фотонным устройствам. Оптоволоконные технологии 13:291–301

    Артикул
    КАС

    Google ученый

  • Kohoutek T, Orava J, Sawada T, Fudouzi H (2011) Обратный опаловый фотонный кристалл халькогенидного стекла путем обработки в растворе. J Colloid Interface Sci 353(2):454–458

    Статья
    КАС

    Google ученый

  • Хо В.Ф., Уддин М.А., Чан Х.П. (2009) Стабильность полимерных материалов с высоким показателем преломления для планарных оптических схем высокой плотности. Polym Degrad Stab 94(2):158–161

    Статья
    КАС

    Google ученый

  • Сакр Г.Б., Яхиа И.С., Фадель М., Фуад С.С., Ромчевич Н. (2010) Оптическая спектроскопия, оптическая проводимость, диэлектрические свойства и новые методы определения состояния щелей в тонких пленках CuSe. J Alloy Compd 507(2):557–562

    Артикул
    КАС

    Google ученый

  • Wemple SH, DiDomenico M Jr (1971) Поведение электронной диэлектрической проницаемости в ковалентных и ионных материалах. Физическая версия B 3 (4): 1338

    Артикул

    Google ученый

  • Wemple SH (1973) Поведение показателя преломления аморфных полупроводников и стекол. Phys Rev B 7(8):3767

    Статья
    КАС

    Google ученый

  • Wemple SH, DiDomenico M Jr (1969) Оптическая дисперсия и структура твердых тел. Phys Rev Lett 23(20):1156

    Статья
    КАС

    Google ученый

  • Gündüz B (2015) Чувствительные и морфологические свойства поверхности поли [(9,9-диоктилфлуоренил-2,7-диил)-со-битиофена] жидкокристаллического полимера для оптоэлектронных применений. J Appl Polym Sci 132(11):41659-1–41659-8

    Google ученый

  • Фрумар М., Едельски Ю., Фрумарова Б., Вагнер Т., Хрдличка М. (2003) Оптически и термически индуцированные изменения структуры, линейные и нелинейные оптические свойства тонких пленок халькогенидов. J Некристаллические твердые вещества 326:399–404

    Артикул

    Google ученый

  • Gündüz B (2015)Оптические свойства растворов светоизлучающих полимеров поли[2-метокси-5-(3′, 7′-диметилоктилокси)-1,4-фениленвинилена: влияние молярности и растворителей. Polym Bull 72(12):3241–3267

    Статья

    Google ученый

  • Ticha H, Tichy L (2002) Полуэмпирическая связь между нелинейной восприимчивостью (показателем преломления), линейным показателем преломления и оптической щелью и ее применение к аморфным халькогенидам. J Optoelectron Adv Mater 4(2):381–386

    КАС

    Google ученый

  • Adair R, Chase LL, Payne SA (1989) Нелинейный показатель преломления оптических кристаллов. Phys Rev B 39(5):3337

    Статья
    КАС

    Google ученый

  • Zahran HY, Yahia IS, Alamri FH (2017)Наноструктурированные тонкие пленки пиронина Y как новый органический полупроводник: линейная/нелинейная оптика, ширина запрещенной зоны и диэлектрические свойства. Phys B Condens Matter 513 (95–102):39

    Google ученый

  • Yakuphanoglu F, Cukurovali A, Yilmaz I (2004) Определение и анализ дисперсионных оптических констант некоторых органических тонких пленок. Phys B Condens Matter 351(1):53–58

    Статья
    КАС

    Google ученый

  • «>

    Фадель М., Файек С.А., Абу-Хелал М.О., Ибрагим М.М., Шакра А.М. (2009) Структурные и оптические свойства аморфных пленок SeGe и SeGeX (X = In, Sb и Bi). J Alloy Compd 485 (1): 604–609

    Артикул
    КАС

    Google ученый

  • Хан С.А., Аль-Хазми Ф.С., Аль-Хенити С., Файда А.С., Аль-Гамди А.А. (2010) Влияние добавки кадмия на оптические константы термически испаренных аморфных тонких пленок Se-S-Cd. Curr Appl Phys 10(1):145–152

    Статья

    Google ученый

  • El-Korashy A, El-Zahed H, Radwan M (2003) Оптические исследования монокристаллов [N (CH 3) 4] 2 CoCl 4, [N (CH 3) 4] 2 MnCl 4 в нормальном параэлектрическая фаза. Phys B 334(1):75–81

    Артикул
    КАС

    Google ученый

  • Ваккад М.М., Шокр Э.К., Мохамед С.Х. (2000) Оптические и калориметрические исследования стекол Ge–Sb–Se. J Non-Cryst Solids 265(1):157–166

    Артикул
    КАС

    Google ученый

  • Панкове Ю.И. (1975) Оптические процессы в полупроводниках. Dover Publications Inc., Нью-Йорк, стр. 91

    Google ученый

  • Мансур А.Ф., Мансур С.Ф., Абдо М.А. (2015) Улучшение структурных и оптических свойств нанокомпозитов ZnO/ПВС. IOSR J Appl Phys 7(2):60–69

    Google ученый

  • Дильс Жан-Клод, Рудольф Вольфганг (2006) Феномен сверхкоротких лазерных импульсов: основы, методы и приложения в фемтосекундной шкале времени. Academic Press, США, стр. 32

    Google ученый

  • Gan F (1995) Оптические свойства фторидных стекол: обзор. J Non-Cryst Solids 184:9–20

    Артикул
    КАС

    Google ученый

  • Наполнители из полипропиленовой пленки в сравнении с ПВХ: горючесть

    © 2022 Брентвуд Индастриз, Инк.

    Статья: Brentwood, 24-04-2015
    |
    Категория:
    Градирня

    Это правильный вопрос, на который Brentwood вполне может ответить, поскольку мы производим пленочные наполнители как из поливинилхлорида, так и из полипропилена. Для более глубокого изучения химических различий между этими двумя полимерами вы можете обратиться к статье CTI TP15-21. Этот пост будет держать обсуждение на уровне обзора различий.

    Прежде всего следует отметить, что наполнители из полипропиленовой (ПП) пленки можно использовать при более высоких температурах, чем тот же наполнитель из поливинилхлорида (ПВХ). Это происходит исключительно из-за свойств материалов и их соответствующих температур теплового отклонения. Для применения в противотоке рекомендуется использовать наполнитель из ПВХ-пленки при температуре 140°F или ниже (с возможностью работы при кратковременных колебаниях температуры выше), в то время как для применения в противотоке рекомендуется использовать наполнитель из полипропиленовой пленки при температуре или ниже 175 ° F (с возможностью обработки кратковременных температурных отклонений, которые выше). Это позволяет использовать полипропилен для приложений, которые будут иметь гораздо более высокие температуры воды. См. таблицу ниже для получения дополнительной информации.

    Одним из аспектов, о котором мало упоминают, вероятно, потому, что он немного сложнее, является разница поверхностной энергии между изделиями из ПВХ и ПП. Из статьи CTI TP00-01, опубликованной Ричем Оллом и Тимом Креллом, мы находим, что «естественная поверхность любого полимера по своей природе гидрофобна, то есть вода имеет тенденцию к образованию пузырей и сопротивляется образованию гладкой и однородной водной пленки. При недостаточном образовании водяной пленки ожидаемые характеристики наполнителя не будут достигнуты, и производительность пострадает. В процессе эксплуатации поверхность наполнителя становится менее гидрофобной, и со временем поверхность полностью кондиционируется (состаривается), позволяя воде образовывать тонкую пленку». ПВХ имеет гораздо меньшую поверхностную энергию и стареет быстрее, чем полипропилен, который имеет характеристики поверхности, которые очень напоминают поверхность сковороды с антипригарным покрытием. «Полипропилен имеет более «воскоподобную» поверхность, и его очень трудно состарить. После трех недель нахождения в помещении для старения кривая характеристики низкой водной нагрузки все еще не полностью сформирована… Вывод состоит в том, что полипропиленовые наполнители не смогут полностью реализовать свой потенциал производительности в 2-3 раза выше, чем у ПВХ, и, возможно, никогда не будут реализованы при более низких расходах воды». Это может быть критическим моментом, когда требуются сертифицированные тепловые испытания новой градирни или модернизации. Непонимание этой разницы в свойствах материалов может стоить установщику и владельцу значительных денег.

    Наконец, мы рассмотрим потенциал пожарной опасности между ПВХ и ПП. Чтобы получить общее представление о «огне», нужно понять процесс горения. Сохраняя высокий уровень для этой статьи, огонь представляет собой трехсторонний процесс, как показано на следующей диаграмме. Для процесса горения требуется правильное сочетание топлива, кислорода и тепла.

    В общем, полипропилен гораздо более горюч, чем ПВХ. ПВХ по своей природе является самозатухающим огнестойким материалом из-за большого количества хлора в его составе, с характеристиками горения, близкими к характеристикам горения бумаги, дерева и соломы. Напротив, полипропилен можно более точно рассматривать как твердое углеводородное топливо, и он очень горюч, с характеристиками горения, близкими к топливу для реактивных двигателей и бензину, как видно из результатов испытаний, показанных ниже.

    Очень простое визуальное представление этого можно увидеть на графике ниже , который показывает результаты многих тестов предельного кислородного индекса (LOI) для обоих продуктов (тест ASTM D2863). Тест LOI дает нам воспроизводимое и точное число, показывающее вероятность возгорания материала и его способность поддерживать этот огонь. При обычном атмосферном воздухе (на уровне моря), состоящем из 21% кислорода, чем выше число LOI материала выше 21%, тем более огнестойким является материал. Обратите внимание, что все полипропиленовые материалы, в том числе перечисленные с огнезащитными (FR) добавками, очень близки или ниже линии 21%. Эти материалы имеют очень высокий риск воспламенения и будут поддерживать огонь. Теперь обратите внимание на вторую черную линию на графике, которая находится на уровне 27%. Эта линия указывает концентрацию кислорода, общепризнанную в индустрии пластмасс как точку, при которой материал обычно демонстрирует огнезащитные характеристики в реальных условиях применения. То есть все, что имеет LOI ниже 27%, хотя и лучше, чем материалы с LOI ниже 21%, по-прежнему легко воспламеняется и поддерживает огонь. Материалы с числом LOI выше 27% — это материалы, которые определенно начинают демонстрировать устойчивость к воспламенению и поддержанию пламени. Чем выше 27%, тем более огнестойким становится материал и тем труднее воспламеняется. Обратите внимание, что все образцы ПВХ имеют показатель значительно выше 27, при этом самый низкий показатель составляет 38 для европейского ПВХ, содержащего более высокие уровни горючих пластификаторов. Опять же, это связано с присущей ПВХ природой и его самозатухающими характеристиками из-за хлора в материале.

    Таким образом, между ПВХ и ПП имеются явные различия. Инженер или владелец должен определить, что требуется для их наполнителя. Если это высокотемпературное приложение, то полипропилен может быть рассмотрен, если продукт HPVC не может удовлетворить потребность, однако эти характеристики следует сопоставлять с тем фактом, что полипропилен может никогда не полностью состариться и работать так, как прогнозируется, и является материалом, который улавливает огонь легче и горит быстро и жарко, как топливо для реактивных двигателей. Редко, если вообще когда-либо, существует одно решение для всех приложений. Важно понимать все риски и преимущества различных конструкций наполнителей и составов материалов. Необходимо учитывать и взвешивать параметры выбора, такие как тепловые характеристики и первоначальная стоимость, а также следует учитывать характеристики материала, а также общую стоимость и потенциальный риск, чтобы оценить наилучший выбор наполнителя для любого конкретного применения.

    Поделиться Артикул:

    июль
    07

    SedVac по сравнению с традиционными системами сбора шлама

    Осаждение твердых частиц является критическим аспектом большинства процессов водоподготовки. Независимо от того, используется ли в резервуаре форма усовершенствованного осаждения твердых частиц с помощью трубчатых или пластинчатых отстойников, или если резервуар имеет простую конструкцию открытого отстойника,…

    Подробнее

    Май
    17

    Проектирование систем поддержки капельных фильтров

    Основная цель системы поддержки капельных фильтров или биобашен состоит в том, чтобы поддерживать среду выше. Но знаете ли вы, что поддержка также играет решающую роль в успешной работе и производительности системы? Понимание важности систем поддержки, преимуществ…

    Подробнее

    Апрель
    11

    Что такое дрейф и как его минимизировать?

    В системах испарительного охлаждения слово «дрейф» используется для описания мелких капель воды, выходящих из градирни вместе с воздушным потоком.
