Как приклеить стекло к дисплейному модулю с помощью ОСА-пленки
Содержание:
- Как приклеить стекло к дисплейному модулю с помощью ОСА пленки
- Что такое OCA пленка?
- Процедура подготовки модуля к нанесению стекла
- Нанесение стекла при помощи автоклава
- Пресс для приклеивания стекла

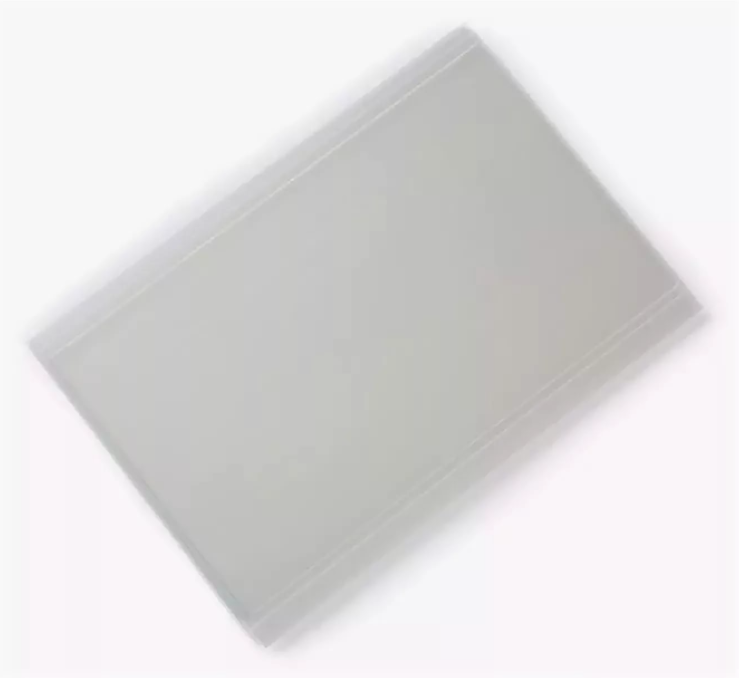

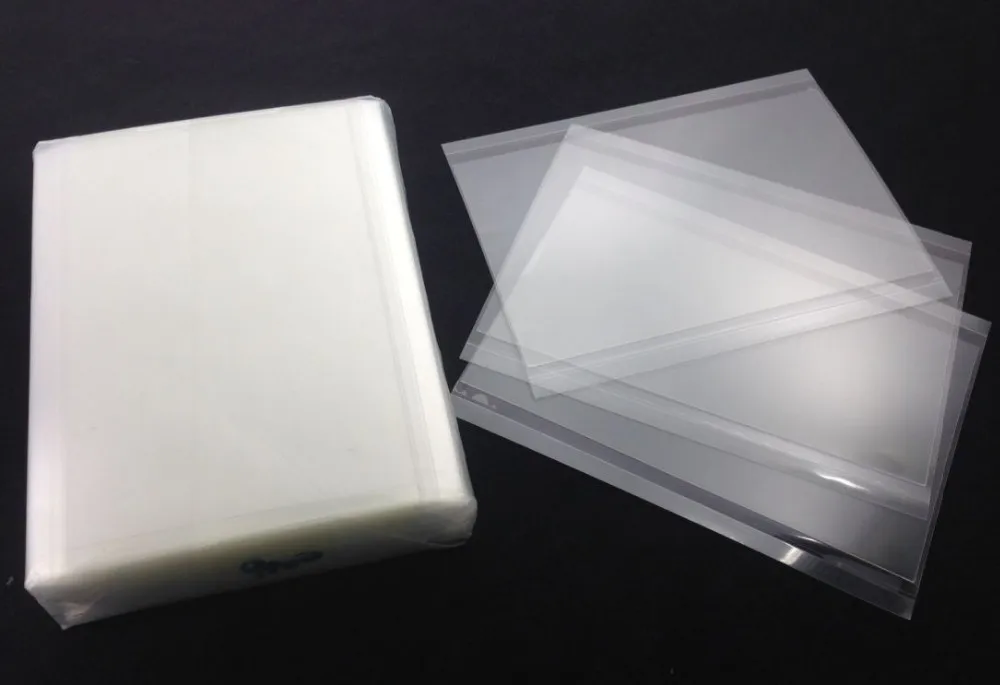

ОСА-пленка – прозрачная клеящаяся пленка, которая недавно появилась на рынке комплектующих к мобильным телефонам. Она стала аналогом УФ-клея. С ней удобно работать. Ниже мы познакомим вас с оборудованием, которое можно использовать для работы с ОСА-пленкой в процессе приклеивания стекла к модулю экрана.
Что такое OCA пленка?
Дословный перевод с английского OpticalClearAdhesive – оптически чистый клей. Такая технология стала синонимом фиксации стекол в телефонах, планшетах на прозрачные самоклеящиеся пленки. Но для использования нужно отдельно приобретать оборудование.
Плюсы ОСА-пленки:
- отсутствие жидкого клея;
- не желтеет, не выгорает;
- прозрачная, тонкая;
- равномерное распределение клеевого состава;
- не требует снятия подсветки экрана перед наклеиванием стекла;
- нет самопроизвольного отклеивания.
Технология активно используется для восстановления экранов, использующих лед-подсветку.
Процедура подготовки модуля к нанесению стекла
Чтобы приклеить новое стекло к модулю, одной только ОСА-пленки будет мало.
Следует приготовить:
- стикер;
- оборудование для работы с ОСА-пленкой;
- фиксатор модуля;
- новое стекло.
Необходимо положить модуль с уже приклеенной пленкой в отсек фиксатора. С помощью стикера удаляют защитное покрытие, сверху накладывают стекло. Затем аккуратно прижимает стекло к центру. Если делать замену стекла на телефоне без специального оборудования, то есть риск получить пузырьки воздуха на покрытии. Специальные приборы работают при температуре от 40 до 60°С, они снижают риск появления дефектов. Ниже познакомимся с популярными устройствами для работы с ОСА-пленкой.
Нанесение стекла при помощи автоклава
Оборудование AS-2030, AS-1620 и AS-1518 работают с мобильными девайсами с разной диагональю.
Если первый готов отремонтировать гаджеты до 13″, то последние 2 обслуживают с диагональю до 7″. Сервисные центры дополнительно приобретают для AS-2030 воздушные компрессоры, которые в комплектацию не входят. Принцип работы мы описали выше, модели отличаются характеристиками и производителем.
Пресс для приклеивания стекла
Модели VP-203L и YD-118 работают одинаково, но внешне отличаются. Стекло приклеивается к дисплейному модулю при помощи пресса, нижняя часть платформы имеет мягкий коврик, куда укладывается сам модуль. Верхняя часть платформы нагревается до заданной температуры, а после расправленная верхняя платформа опускается на модуль со стеклом. После окончания процесса приклеивания, верхняя часть автоматически поднимается, модуль можно извлекать.YD-118 используется для изделий до 11″, VP-203L – для 13-дюймовых гаджетов. В комплекте пользователи найдут компрессор и вакуумный насос.
Оборудование 4-в-1 – автоклав + пресс
В комплектацию входит не только насос, компрессор, но и автоклав с прессом.
Популярными считаются 2 модели − Triangel и LY-898.
Отличаются они материалами изготовления, производителем, принцип работы одинаковый:
- Необходимо положить экран со стеклом на коврик под пресс.
- Пользователь выставляет температуру, исходя из модели телефона, количества воздушных пузырьков после ручного приклеивания.
- Нагретая верхняя часть пресса опускается на модуль, под давлением происходит склеивание стекла.
- В конце работы пресс приподнимается.
- Можно вытащить модуль из фиксатора.
Если после пресса остались пузырьки, но нужно переместить деталь в сборе в автоклав на некоторое время. Производители советуют использовать автоклав даже в том случае, если дефектов на экране не обнаружено.
Также предлагаем Вашему вниманию статью, о классах качества комплектующих — Классы качества комплектующих
Есть модели смартфонов, где нужно снимать подсветку перед тем, как фиксировать деталь под пресс.
В этом случае пригодится автоклав. Для него не нужно делать все эти манипуляции, так как стекло тут приклеивается под высоким давлением воздуха. Модели Triangel и LY-898 удобны тем, что сервисному центру не придется дополнительно приобретать еще приборы для работы. Устройства компактные, не занимают много места. По габаритам – как СВЧ-печь на кухне.
Используйте современные приборы для ремонта дисплейного модуля в своей мастерской. Это поможет быстро и аккуратно выполнить работу. По качеству склеивания исправленный модуль не отличается от заводской установки. Подобрать надежный прибор помогут наши специалисты.
Многофункциональная OCA｜Функциональные пленки｜GUNZE Limited. Подразделение электронных компонентов
ГЛАВНАЯ / Функциональные пленки
- Что такое ОСА (оптический прозрачный клей)?
- OCA представляет собой оптический клей в форме пленки, используемый для склеивания. Он используется при склеивании различных материалов, таких как стекло, акрил, поликарбонат и пленка. Клейкие материалы, используемые в дисплеях, должны быть оптически однородными и прозрачными, на них не должно быть отслоений или пузырьков воздуха, потому что это напрямую влияет на работу дисплея.
- Разработка клеев с использованием основных технологий
- Высококачественный высокоэффективный клей (OCA) используется в устройствах отображения, которые становятся все более тонкими и легкими. OCA должен обладать высокой прозрачностью, способностью отслеживать различия в уровне печати при декоративной печати, мерами по решению проблем отслаивания и образования пузырьков воздуха, а также функциями, соответствующими среде использования. Gunze работает над решением этих проблем и улучшением функции OCA, используя дизайн материала и технологию покрытия. В дополнение к проблемам отслаивания и образования пузырьков воздуха необходимы такие характеристики, как неразрушаемость под действием УФ-лучей, и, таким образом, необходимые характеристики ОСА должны быть выбраны в соответствии с адгезивом, который необходимо склеить. В качестве примеров высокофункциональных ОСА мы предлагаем собственные ОСА с функциями подавления миграции, отсекания УФ-лучей и противодействия газовыделению.
Клейкие материалы, используемые в дисплеях, должны быть оптически однородными и прозрачными, на них не должно быть отслоений или пузырьков воздуха, потому что это напрямую влияет на работу дисплея.
В качестве примеров высокофункциональных ОСА мы предлагаем собственные ОСА с функциями подавления миграции, отсекания УФ-лучей и противодействия газовыделению.Подавление миграции
Серия NNX / серия NNE:
Клеи для подавления короткого замыкания металлической проводки
Часто на поверхности склеивания имеется металлическая проводка. Если напряжение подается в среде с высоким уровнем влажности (влажности), возникает проблема с серебряными и другими металлическими проводами, заключающаяся в том, что происходит короткое замыкание из-за движения ионизированного металла между электродами. Это явление называется миграцией. Gunze позволяет подавлять миграцию с помощью клея на основе нашего уникального дизайна смешивания.
Отсекание ультрафиолетовых лучей
Серия NNE:
Клей, защищающий подложку от УФ-лучей
Ранее существовала проблема, заключавшаяся в том, что подложка разрушалась и желтела при установке на открытом воздухе при длительном воздействии солнечных лучей.
Этот OCA снабжен функцией отсекания УФ-лучей при сохранении функции подавления миграции. Это подходит для защиты подслоя от разрушения ультрафиолетовыми лучами и повышения светостойкости.
Совместимый с поликарбонатом
Газостойкий OCA:
Клей подавляющий
появление пузырьков воздуха из-за дегазации
Разработанный продукт
Адгезивы имеют различные материалы, свойства и характеристики, поэтому необходимо выбрать подходящий ОСА. Особая осторожность требуется для пластиковых подложек, таких как акрил или поликарбонат. Если используется ОСА без контрмер, со временем возникнут проблемы с образованием пузырьков воздуха. Это называется «дегазация». Эти пластиковые подложки обладают высокой водопоглощающей способностью, и кажется, что одним из факторов, лежащих в основе дегазации, является то, что влага, остающаяся в подложке в процессе изготовления, подвергается воздействию времени и изменений в окружающей среде и превращается в газ.
Что связывает адептов, так это ОСА. Gunze предлагает OCA с функцией подавления угара, а также функция отсекания УФ-лучей , комбинация, которая ранее считалась сложной.
Модельный ряд
*Выше приведены фактические измеренные значения, а не гарантированные значения.
Что такое склеивание оптическим прозрачным клеем (OCA)?
3 минуты чтения
(563 слова)
Блог
Прокладки и уплотнительные кольца
Оптически прозрачный клей (OCA) склеивает слои дисплея вместе с листовым клеем, чтобы максимизировать оптическую четкость.
В наших предыдущих блогах из серии о технологии приклеивания дисплеев мы обсуждали приклеивание с воздушным зазором и жидким оптическим прозрачным клеем (LOCA). В последнем блоге нашей серии о технологиях склеивания, состоящей из трех частей, мы сосредоточимся на наиболее широко используемом способе склеивания дисплеев в Boyd: склеивании с помощью оптически прозрачного клея (OCA).
Каков процесс склеивания оптически прозрачным клеем (ОСА)?
Оптически прозрачное склеивание — это инновационная технология, которая позволяет Boyd создавать более тонкие линии склеивания, что приводит к уменьшению общей толщины дисплея. При склеивании ОСА для соединения слоев используется сухая пленка, чувствительная к давлению. OCA ламинируется на подложку с использованием давления, чтобы устранить воздушные зазоры в сборке.
Это может связать жесткий компонент с другими жесткими компонентами или гибкий компонент (например, наложение) с жестким компонентом.
- Склеивание OCA между жесткими: Вакуумная камера удаляет весь воздух между слоями, плотно склеивая два или более жестких компонента.
- Склеивание гибкого ОСА: валик выталкивает весь воздух между гибким компонентом и подложкой (гибкой или жесткой) с помощью ручного валика или автоматизированного прецизионного ротационного преобразования.
Предотвращение появления пузырьков или воздушных зазоров максимально увеличивает оптическую четкость, что делает ОСА идеальным для приложений, где читаемость имеет решающее значение. Как правило, мы обрабатываем, обрабатываем и собираем OCA в чистых помещениях класса 100, чтобы гарантировать отсутствие мусора или загрязнения посторонними предметами (FOD). В зависимости от материала и области применения у нас есть как УФ-, так и УФ-чувствительные среды.
Почему следует выбирать оптически прозрачный клей (OCA)?
Основным преимуществом оптически прозрачной технологии склеивания являются более тонкие линии склеивания.
Там, где склеивание жидким оптически прозрачным клеем (LOCA) может обеспечить линию склеивания от 0,015 до 0,030 дюйма, склеивание OCA может быть еще тоньше, достигая линии склеивания от 0,005 до 0,008 дюйма. Эта способность склеивания хорошо подходит для компонентов, толщина которых имеет решающее значение, включая защитное стекло, сенсорные экраны и безрамочные ЖК-дисплеи.
Еще одно преимущество оптически прозрачного склеивания заключается в том, что листовой клей не требует отверждения, что делает его более быстрым, чем другие процессы склеивания. Использование листового клея также обеспечивает более строгие допуски, более ровные линии склеивания и более высокую производительность по сравнению с жидкими клеями. Специальное дозирующее оборудование не требуется.
Несмотря на то, что использование оптически прозрачного клея имеет ряд преимуществ, оно может подходить не для всех областей применения. В отличие от склеивания LOCA, оптически прозрачный клей приводит к получению клея, который не может быть переработан, что требует более строгого процесса проверки и тестирования для обеспечения высокой производительности производства.
