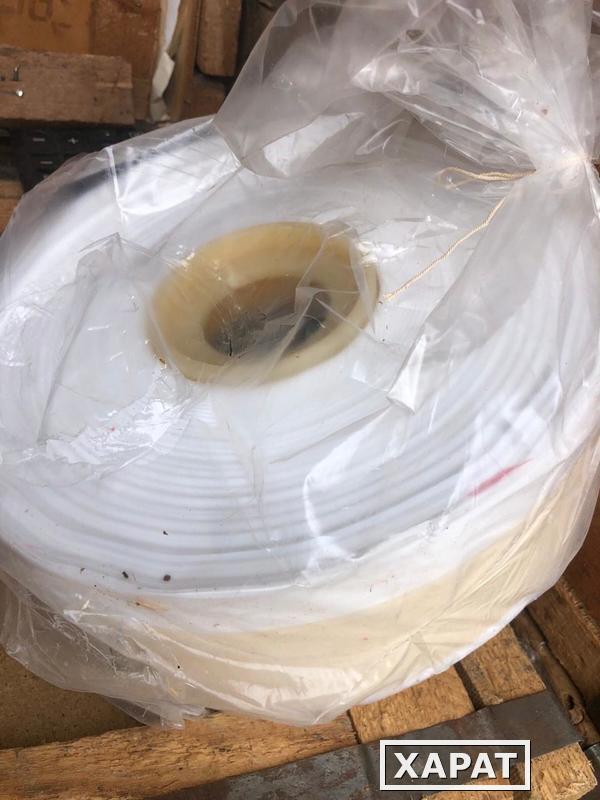

Пленка и лента из фторопласта
ПЛЕНКА И ЛЕНТА ИЗ ФТОРОПЛАСТА-4 ГОСТ 24222-80
Настоящий стандарт распространяется на пленку и ленту, изготовляемые механическим способом из заготовок фторопласта-4, отпрессованных с последующей термообработкой из порошка фторопласта-4 марок П и ПН по ГОСТ 10007-80.
Пленки и лента стойки к воздействию всех сред, за исключением газообразного фтора, трехфтористого хлора, расплавов и растворов щелочных металлов.
Интервал рабочих температур эксплуатации пленок и ленты от минус 269 до плюс 260 °С.
В зависимости от назначения пленку и ленту из фторопласта-4 выпускают марок, указанных ниже:
КО-конденсаторная,ориентированная пленка для изготовления конденсаторов;
ЭО-электроизоляционная ориентированная пленка;
ЭН — электроизоляционная неориентированная пленка.
Пленка марок ЭО и ЭН предназначена для изолирования проводов и кабелей, выпускается высшего и 1-го сортов.
ИО-изоляционная ориентированная пленка;
ИН — изоляционная неориентированная пленка.
Пленка марок ИО и ИН предназначена, для междуслойной электроизоляции в аппаратах, сборочных единицах, деталях.
ПН — лента прокладочная неориентированная для изготовления прокладочного, уплотнительного и изоляционного материала.
Примеры условного обозначения:электроизоляционной пленки из фторопласта-4 марки ЭО, толщиной 0,020 мм; шириной 20 мм 1-го сорта: Пленка Ф-4ЭО сорт 1 0,020Ч20 ГОСТ 24222-80.
прокладочной ленты из фторопласта-4 марки ПН, толщиной 0,2 мм, шириной 50 мм: Лента Ф-4ПН 0,2Ч50 ГОСТ 24222-80.
Графитофторопласт
Графитофторопластовые материалы АФГМ, АФГ-80ВС, 7В-2А состоят из фторопласта-4, наполненного графитом. Содержание графита в 7В-2А-50% марки АК-1500, в АФГ-80ВС-20% марок АРВ-1, АРВ-2, в АФГМ-45% марок АРВ-1 и АРВ-2 дисульфида молибдена марок МВЧ-3 и МВЧ-4.
Графитофторопластовые материалы имеют высокую износостойкость. АФГМ, АФГ-80ВС — самосмазывающиеся материалы, рекомендуемые для использования в узлах трения, работающих без смазки.
АФГ используется в узлах трения, работающих в осушенных газах и в вакууме (уплотнительные и направляющие поршневые кольца компрессоров, сжимающих газы до 10 МПа). АФГ-80ВС применяется в узлах трения, работающих во влажных газах, в том числе агрессивных, в вакууме (до 1,3*10‾² Па) и при низких температурах, а также в жидких средах (сепараторы подшипников качения, поршневые кольца компрессоров и подшипников скольжения). АФГМ, АФГ-80ВС применяются в паре с чугунами, сталями различных марок и при работе по хромовому покрытию. Предельно допустимое удельное давление для этих материалов 1,0-1,5 МПа, предельно допустимая линейная скорость до 5 м/с. 7В-2А используется для изготовления вкладышей упорных и радиальных подшипников скольжения различных агрегатов и машин, работающих в потоке жидкостей (антифриз, морская и пресная вода, нефтепродукты, спирт, различные водные растворы химических продуктов и т.д.), применяется в качестве вкладышей радиально-осевых подшипников скольжения главных циркуляционных насосов (ГЦН) для АЭС, в осевых и диагональных насосах типа ОПВ, ДПВ в качестве материала для подшипников скольжения, уплотнительных колец газодувок ротационных серии 1Г, в циркуляционных насосах (типа ЦВЦ, ЦВ), артезианских (типа ЭЦВ, А-20А, АТН), герметичных (типа БЭН, ЦГ, ЦНГ), конденсатных (КсВ), бензиновых (типа СВГ-80) в качестве материалов для подшипников скольжения.
основу 7В-2А составляет графит, связанный фторопластом-4.
Фторопластовая труба – одно из недавних достижений технического прогресса. Эта труба пришла на смену металлической в отраслях промышленности, где требуется перекачка химически агрессивных сред при экстремальных температурах и давлении.
Фторопластовые трубы производят из порошка «Фторопласт-4» способом прессования, имеют белый цвет и применяются в следующих целях:
для передачи агрессивных жидких сред;
для транспортировки жидкостей высокой чистоты;
для работы в агрессивных средах при очень высоких или низких температурах и давлении;
для защиты валов различных машин с целью предохранения от налипания на них обрабатываемых материалов.
Лист из фторопласта–4 ТУ 95 2467-93 предназначен для использования в качестве футеровочного и прокладочного материала в различных отраслях промышленности.
Лист из фторопласта–4 стоек к воздействию всех агрессивных сред за исключением газообразного фтора, трехфтористого хлора, растворов и расплавов щелочных металлов. Интервал рабочих температур эксплуатации — от минус 269°С до плюс 260°С.
Гарантийный срок хранения — 5 лет со дня изготовления.
В зависимости от способа изготовления листы выпускаются двух марок: Марка П — лист прессованный; Марка С — лист строганый. Показатели качества листов приведены в таблице.
Марка П | Марка С |
1. Внешний вид | |
Поверхность листов должна быть от белого до светло—серого цвета, гладкая, матовая, без трещин, разрывов и сквозных отверстий. | |
2. | |
не менее 17,6(180) | не менее 14,7(150) |
3. Относительное удлинение при разрыве в продольном направлении, % | |
не менее 180 | не менее 180 |
4. Плотность, г/см2 | |
не менее 2,15 | не менее 2,16 |
Прочность при растяжении в продольном направлении, МПа (кгс/см2)
Фторопласт плівка в Харкові від компанії «ТОВ «Прима-5″».
Плівки та стрічки з фторопласту Ф-4
КО — конденсаторна, орієнтована плівка для виготовлення конденсаторів;
ЕО — електроізоляційна орієнтована плівка;
ЕН — електроізоляційна неориентированная плівка.
ПН — стрічка прокладочная неориентированная для виготовлення прокладочного, ущільнювального і ізоляційного матеріалу.
за порядкомза зростанням ціниза зниженням ціниза новизною
16243248
eyJwcm9kdWN0SWQiOjYxMDg4OTI3OCwiY2F0ZWdvcnlJZCI6ODA4MDQsImNvbXBhbnlJZCI6MjMyMTYzLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY3MzEwNjg2NS44MzQ3MTEsInBhZ2VJZCI6ImQyNTNlZGZmLWNhNjYtNDA5Mi05ZmRlLTQ4YWI4NmM4MjAyZSIsInBvdyI6InYyIn0.WESPc4Q7-ALIy5TURMIJlWVtmeuuqnOvn1I3k1LTwXs» data-advtracking-product-id=»610889278″ data-tg-chain=»{"view_type": "preview"}»>
eyJwcm9kdWN0SWQiOjYxMDg4OTg3NCwiY2F0ZWdvcnlJZCI6ODA4MDQsImNvbXBhbnlJZCI6MjMyMTYzLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY3MzEwNjg2NS44MzU5MDM2LCJwYWdlSWQiOiI5YzE1Y2U5MC1lYjQwLTQyYjYtYTU4MS1kNDZlMjFkM2YwMzQiLCJwb3ciOiJ2MiJ9.Llm1ZS2K01jsRTXNTzkl3uqEdfXjucmXmQ2_yJ1syDo» data-advtracking-product-id=»610889874″ data-tg-chain=»{"view_type": "preview"}»>
eyJwcm9kdWN0SWQiOjU5NzY1Mzg4MSwiY2F0ZWdvcnlJZCI6ODA4MDQsImNvbXBhbnlJZCI6MjMyMTYzLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY3MzEwNjg2NS44Mzc0NTQ4LCJwYWdlSWQiOiJkMzAxMjYwOC1mOTI2LTQ2MTAtODE0Yy1lMzg5OWFlNjBiZGEiLCJwb3ciOiJ2MiJ9.TSrd7-YgpHAPFX6SUphB_Kv_ywKXfiX75RWaK0PX430″ data-advtracking-product-id=»597653881″ data-tg-chain=»{"view_type": "preview"}»>
eyJwcm9kdWN0SWQiOjYxMDg5MDMxMSwiY2F0ZWdvcnlJZCI6ODA4MDQsImNvbXBhbnlJZCI6MjMyMTYzLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY3MzEwNjg2NS44Mzg1NjIsInBhZ2VJZCI6IjNhMDNiY2MwLTc5M2EtNDI2My1iMDQ1LTMyMGU2ZmNjYmI1YyIsInBvdyI6InYyIn0.55laN2TbysarWCvLFPOAfE2EHuIfagyCZ7mJinzZLtA» data-advtracking-product-id=»610890311″ data-tg-chain=»{"view_type": "preview"}»>Трубки электроизоляционные Ф-4Д
| Внутренний диаметр, мм | Толщина стенки, мм | Масса 1 погонного метра, г |
| 0,3 | 0,2 | 0,68 |
| 0,4 | 0,2 | 0,81 |
| 0,4 | 1,4 | 17,4 |
| 0,5 | 0,2 | 0,97 |
| 0,5 | 0,7 | 7.1 |
| 0,6 | 0,2 | 1.1 |
| 0,7 | 0,2 | 1,23 |
| 0,8 | 0,2 | 1,36 |
| 0,9 | 0,2 | 1,52 |
| 1,0 | 0,2 | 1,65 |
| 1,0 | 0,3 | 2,68 |
1. 2 | 0,3 | 3,08 |
| 1,5 | 0,3 | 3,7 |
| 1,6 | 0,7 | 12,7 |
| 2,0 | 0,3 | 4,73 |
| 2,0 | 0,4 | 6,86 |
| 2,0 | 0,5 | 10,6 |
| 2,0 | 1,0 | 22,4 |
| 2.1 | 0,4 | 6.3 |
| 2.2 | 0,4 | 7.2 |
| 2.4 | 0,4 | 7.3 |
| 2,5 | 0,4 | 7,4 |
| 2,6 | 0,4 | 7,9 |
| 2,8 | 0,4 | 8,84 |
| 3,0 | 0,4 | 9,33 |
| 3,0 | 0,5 | 12,8 |
| 3,0 | 1,0 | 29,5 |
| 3,0 | 1,5 | 46,62 |
| 3,5 | 0,6 | 18,3 |
| 3,8 | 0,6 | 19,2 |
| 4,0 | 0,6 | 18. 1 |
| 4,0 | 1,5 | 63,0 |
| 4,0 | 1,0 | 26,6 |
| 4.2 | 0,6 | 24,4 |
| 4,5 | 0,6 | 23.1 |
| 5,0 | 0,6 | 23.1 |
| 5,0 | 1,0 | 41,2 |
| 5,5 | 1,0 | 47,7 |
| 6,0 | 1,0 | 47,6 |
| 6,0 | 1,5 | 77,2 |
| 7,0 | 1,0 | 54,1 |
| 7,0 | 1,5 | 88,1 |
| 8,0 | 1,0 | 62,2 |
| 8,0 | 1,5 | 100,4 |
| 8,0 | 2.0 | 137,3 |
| 9,0 | 1,0 | 69,1 |
| 9,0 | 1,5 | 115,3 |
| 10,0 | 1,0 | 76,0 |
| 10,0 | 1,5 | 118,4 |
| 12,0 | 1,5 | 124,0 |
| 13,0 | 1,0 | 100,0 |
| 14,0 | 2,5 | 300,0 |
| 15,5 | 1,8 | 230,0 |
Трубки из фторопласта 4-Д предназначены для электроизоляции зубчатых передач в различных климатических условиях и рассчитаны на диапазон температур от минус 40 до плюс 250 0С.
Трубки демонстрируют высокую химическую стойкость в различных агрессивных средах.
Применяются для транспортировки газов и жидких агрессивных сред под давлением, в теплообменном производстве, в качестве электроизоляционных материалов и других коррозионностойких и электроизоляционных изделий. Трубы других диаметров и толщин стенок могут быть изготовлены по согласованию с заказчиком. Трубы с внутренним диаметром от 10 до 25 мм могут быть изготовлены на заказ.
Мокрая каландрированная пленка применяется для электрической, химической и электрохимической изоляции проводов, кабелей и изделий в виде спеченного покрытия, образующего монолит.
Диапазон рабочих температур от минус 60 до плюс 250 0С.
Фторопластовый ленточный стык, высокотемпературный седельный стык Инструкции
Инструкции по установке [PDF]
США Компания Bellows настоятельно рекомендует выполнить пробное стыковочное соединение до фактического стыковочного соединения.
Благодарим вас за приобретение материала для тканевых компенсаторов FLEXXCEL. Прежде чем приступить к фактическому сращиванию компенсатора, проведите испытание сильфонного соединения в США. Подробности см. в инструкциях по испытанию сильфонного соединения в США.
Меры предосторожности
Опыт показывает, что фторполимеры можно безопасно обрабатывать и использовать при повышенных температурах, если используется надлежащая вентиляция. Убедитесь, что вся термосварка выполняется в хорошо проветриваемых помещениях. Обеспечьте безопасное обращение с термогерметиком во время использования. При нормальной работе температура термосварщика достигает 725°F. Следует соблюдать особую осторожность при работе с термосваркой из-за высокой температуры.
Оборудование, необходимое для сращивания материалов FLEXXCEL:
- Утюг для термосварки
- Подложка
- Ленточный материал FLEXXCEL
- Термосвариваемая пленка PFA
- Убедитесь, что продукт Asplice
- Степлер*
- Ножницы*
- Лезвие ножа*
- Рулетка*
- Маркировочный карандаш*
*Эти элементы не входят в комплект.
Эксплуатация утюга для термосварки
Для работы с утюгом для термоспайки следуйте этим инструкциям:
- Подключите устройство к электрической розетке.
- Поместите утюг для термосклеивания на подложку FLEXXCEL или другую изолирующую поверхность.
- Переведите тумблер вверх в положение «включено».
- Установите температуру, повернув циферблат на желаемую температуру. Диапазон температур 700–740 °F (370–385 °C) является типичным для сращивания материалов US Bellows FLEXXCEL.
- При идеальных условиях окружающей среды на каждую секцию сращивания уходит около 5 минут.
Устройство содержит две лампочки: лампочку «нагрев» и лампочку «готовности». Индикатор «нагрев» будет гореть до тех пор, пока устройство не достигнет заданной температуры, после чего загорится индикатор «готов».
Установите материал ремня FLEXXCEL HT на рамы компенсаторов в соответствии с ИНСТРУКЦИЯМИ ПО УСТАНОВКЕ РЕМНЯ. Оставьте секцию в верхней части воздуховода «отвинченной» в предпочтительном месте соединения.
Аккуратно обрежьте материал ремня FLEXXCEL HT так, чтобы два конца «соприкасались» друг с другом.
Следуйте инструкциям на странице 1 инструкции по эксплуатации утюга. Отрежьте пленку PFA и полосу материала FLEXXCEL шириной 3 дюйма, чтобы они соответствовали ширине установленного ремня. Прикрепите пленку PFA к «газовой стороне» полоски материала FLEXXCEL.
Вставьте подложку под область соединения. Поместите полоску материала FLEXXCEL поверх «обрезанного» высокотемпературного материала пленкой PFA вниз. Поместите утюг на край ремня, чтобы начать соединение. Нажимайте на железные ручки во время каждого соединения. Каждый участок соединения должен занять около 5 минут.
После того, как каждая секция соединения будет завершена, потрите область соединения деревянным бруском или концом деревянной рукоятки молотка. После протирки на ремне будет заметно изменение цвета. Дайте соединению остыть до температуры окружающей среды, прежде чем продолжать работу с лентой.
