3Д печатные лентикулярные линзы
Porshen
Загрузка
02.09.2019
6189
Творчество
Подпишитесь на автора
Подписаться
Не хочу
27
После некоторого времени на эксперименты, у меня получилось изготовить лентикулярные линзы на принтере. Такие линзы используют для получения стерео-варио изображений. Мои эксперименты показали возможность как стереоскопических (объемных) так и подвижных (динамических) изображений.
Это еще не работает идеально, нужно найти оптимальное соотношение высоты слоя, ширины сопла, количества кадров и шага картинок. Но я думаю, что можно все настроить.
По ссылке очень простой файл — это просто прямоугольник, который необходимо печатать в спиральном режиме.
Я использовал натуральный PLA, сопло 1,0 и высоту слоя 0,7 (в теории, это также работает со слоями от 0,4 и выше). Советую не делать высоту слоя больше половины диаметра сопла (хотя я так и сделал:) и уж точно не больше диаметра сопла, также нужно снизить скорость печати, иначе пластик не успеет прогреться.
По традиции, я использовал съемку движения лошади Мэйбриджем, и, конечно, детские воспоминания заставили сделать «переливашку» с чебурашкой и крокодилом:
линза
иллюзии
лентикулярная линза
Подпишитесь на автора
Подписаться
Не хочу
27
Комментарии к статье
Еще больше интересных статей
3DMPD
Загрузка
15.12.2022
2121
25
Подпишитесь на автора
Подписаться
Не хочу
Спустя год просмотра постов и обсуждения принтеров и моделей с сайта 3DTodey, мы с коллегой решили п.
..
Читать дальше
21
Подпишитесь на автора
Подписаться
Не хочу
Коллеги, доброго времени суток!
Ко мне обратился товарищ с просьбой сделать сувенир…
Читать дальше
NotJes
Загрузка
22.02.2017
22594
169
Подпишитесь на автора
Подписаться
Не хочу
Приветствую читателей портала! Хочу представить ещё одну работу изготовленную мной и супругой, а зао…
Читать дальше
Читайте в блогах
лентикулярная печать, дизайн, перевод 3D фотография — 3D Piter
Печать с использованием лентикулярной линзы
Лентикулярная линза, она же — лентикулярный пластик даёт возможность видеть невооруженным глазом картинку в объеме.
Специальным образом закодированное изображение накладывается на линзу и появляется 3D эффект.

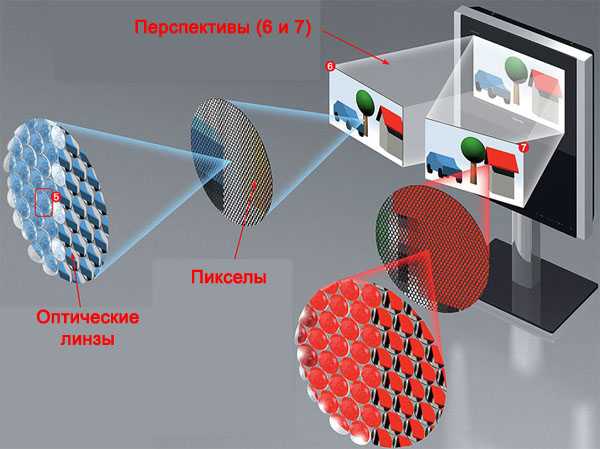

На схеме примерно видно как работает лентикулярная линза.
Простым языком — если направление линзы вертикально, то мы видим одновременно несколько кадров и создается эффект 3D объема.
Если линзу держать параллельно глазам, то есть возможность видеть кадры по отдельности.
Как выглядит 3D картинка(СТЕРЕО) на лентикулярной линзе:
3D на лентикулярной линзе — это эффект объема, как в 3D кинотеатре, но без очков. Многие называют это голографией, но это совсем другая технология.
Создается с помощью специальных графических программ или специальной многоракурсной съемкой.
СМЕНА одного или нескольких кадров — это ФЛИП или по старому — переливашка
Создаются кадры анимации.
Возможно сделать эффекты морфинга, зума, движения и т.п. что подходит под определение — анимация.
Есть возможность закольцевать.
Многоракурсное 3D стерео — это настоящее 3D фото
Создается набором кадров фотоаппаратом, методом серийной съемки.
Как снимается настоящее стерео посмотрите в примере:
Многоракурсное стерео изображение можно сделать различными способами:
- Многоракурсная Съемка
- По созданному макету в фотошопе
- Конверсии из обычной фотографии
- С помощью смартфона
Печать с 3D фотоаппаратов — стереопара.
Стерео изображение из двух кадров с просмотром через 3D очки не подходит для печати сразу, так как потребуется сделать промежуточные кадры (линза вмещает в себя набор из нескольких кадров и если оставить только два, то выйдет не 3D а ФЛИП), и это возможно сделать с помощью конверсии фотографии с использованием карты высот.
Владельцам фотоаппаратов с четырьмя объективами хорошая новость! — четырех кадров хватит для печати 3D размером до 10х15 см.
Известные работы Алексея Федосеева
3D Панно (конверсия) на станциях м. Беговая и м. Новокрестовская
Глазастая елка у Манежа 2019-2020 год.
Новогодняя елка, украшенная глазами Петербуржцев в технике ФЛИП — глаза открываются и закрываются.
По заказу художника из Израиля Игоря Ревелиса, инсталяция под названием «Ты меня видишь?»
Елка с глазами
Оцените нас пожалуйста!
>
Главная>
Прайс печать>
Галерея>
О технологии>
создание 3D макета>
Из обычного фото в 3D>
Многоракурсная съемка 3D>
Печать со смартфона 3D фото>
Печать 3D для фотографов
>
Обучение>
Программа
>
Контакт
Лентикулярные листы в небольших количествах для цифровой печати3D Products SRL – DPLenticular
Цифровая печать становится все более и более популярной, поэтому мы рады предложить вам множество лентикулярных продуктов для использования с вашим устройством цифровой печати.
Более того: последний — цифровой объектив с праймом для HP Indigo !
Самое главное, что все больше и больше полиграфических компаний используют широкоформатные планшетные принтеры . По этой причине мы недавно опубликовали это видео: https://youtu.be/oEKqXFAkksk , показывающее, как это работает.
Разрешение становится выше, а размер точек меньше, и поэтому лентикулярная печать вызывает больший интерес . Кроме того, люди, которые не используют планшетный принтер, будут очень заинтересованы в нашей новой двухсторонней клейкой пленке Crystal Clear Mount .
Какой планшетный принтер можно использовать для линзовидной печати? Кликните сюда.
Лентикулярная печать
DP Лентикулярные продукты для цифрового принтера
Если вам нужен продукт или размер, которого нет в списке, просто сообщите нам об этом. Не стесняйтесь обращаться к нам.
Заказать здесь
Наши партнеры прилагают все усилия, чтобы товар был готов в кратчайшие сроки, и мы благодарим их за их приверженность.
Вы можете просмотреть страницы наших продуктов, чтобы найти продукты, которые мы предлагаем в полных поддонах. Мы поставляем лентикулярные листы в небольших количествах из Бельгии . Мы могли убедиться, что для большей части наших клиентов с небольшими партиями транспортировка намного дешевле и быстрее.
Вот почему клиенты очень довольны этим!
Заказать здесь
Посмотрите здесь некоторые отзывы, которые мы недавно получили:
IT: “ Спасибо, посылка успешно дошла до нас. ”
DE: “ Большое спасибо, посылка пришла в пятницу – очень быстро! ”
PL: “ Большое спасибо за высокий уровень обслуживания! »
ИР: « Мы получили поддон, большое спасибо за ваши усилия… и я очень благодарен вам за это.
Упаковка была очень хорошей и надежной, так что с линзами все в порядке. Мы надеемся начать успешный бизнес на лентикулярной печати. ”
Большой формат: 3D 28 LPI PETG-MF™ , 3D 20 LPI PETG-LF™ и Motion 20 LPI™ LF-04° доступны на нашем складе в Бельгии, LF-04° минимум 10 листов для больших форматов.
Крупноформатные листы 40 LPI VLF PETG размером 122 x 182 см также будут доступны в Бельгии от 10 до 300 листов (полный поддон) в ближайшие недели. Заказывайте здесь
| Кристально чистая двусторонняя клейкая пленка: pH-нейтральная, высокая конечная адгезия, отличная когезия и устойчивость к старению, включая долгосрочные характеристики , стойкость к атмосферным воздействиям и УФ-излучению.  Нажмите здесь для получения дополнительной информации.Подложка представляет собой прозрачную ПЭТ-пленку 12 мкм общей толщиной 0,07 мм (с двухсторонним вкладышем).Заказать здесь Ширина: 122 – 112 – 77,5 – 72 – 43 – 33 – 26 – 11 см Поставляется в рулонах по метру или 50 м |
для ваших первых испытаний на цифровом оборудовании : мы предлагаем
, содержащий:
3 листы 3d 20 LPI UV-LF ™ 61 x 60 CM
3 Петс Motion 20 LPI PETG- PETG- LF™ 61 x 60 см (фактически недоступен)
3 листа 3D 28 LPI UV-MF™ 32 x 45 см
3 листа 40 LPI 50,8 x 71,1 см
3 листа
0 3 листа 3D-50LPI 50,8 x 71,1 см
3 листа 50 LPI-Motion 50,8 x 33 см
хороший способ начать работу с лентикулярным цифровым принтером всего за 150,04 € + доставка (из Бельгии) Заказать здесь
Заказать здесь
9000 найдете ВОПРОСЫ И ОТВЕТЫ о лентикулярных, нажав здесь.
Не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы.
Лентикулярная печать Финишная обработка — Lenstar Lenticular
Как и на предыдущих этапах, качество используемых лентикулярных линз также играет большую роль на этапе окончательной обработки большого лентикулярного изделия. Убедитесь, что вы нашли время, чтобы выбрать объектив, который лучше всего соответствует вашим потребностям. Большинство лентикулярных проектов также требуют нанесения некоторого типа отделки после печати лентикулярного изображения. Это необходимо для того, чтобы изображение не было полупрозрачным, а также для облегчения печати на обратной стороне готового изделия.
Лентикулярная печать используется для различных целей. Ассортимент продукции варьируется от этикеток до открыток, членских и подарочных карт, P.O.P. дисплеи для чашек и многое другое. При таком широком спектре применения спектр отделки может быть бесконечным. Например, отпечатанные лентикулярные листы можно ламинировать на бумагу или полибарьерную пленку, чтобы улучшить непрозрачность.
Карты могут быть напечатаны статической или переменной печатью, а затем высечены, закруглены и / или просверлены. Не все листы нужно ламинировать. Как видите, отделка очень сильно зависит от проекта за проектом.
Наконечники для окончательной обработки
Для большинства лентикулярных проектов потребуется слой непрозрачного белого. Достижение желаемой укрывистости белил для литографических непрозрачных материалов зависит от нескольких факторов:
- Укрывистость чернил варьируется от производителя к производителю и от бренда к бренду.
- Количество нанесенной красочной пленки.
- Сколько попаданий или передач.
В зависимости от этих факторов хорошие результаты могут быть достигнуты с двумя нажатиями, а в других случаях для достижения желаемой степени непрозрачности требуется до пяти нажатий. Если конечный продукт должен иметь печать на обратной стороне, цель состоит в том, чтобы иметь достаточную непрозрачность, которая предотвратит просвечивание обратной стороны печати через лицевую или линзообразную сторону изделия.
Рекомендуется сделать графику на обратной стороне как можно более простой. Полегче на количество цвета и графики. Чем интенсивнее цвет бэк-арта, тем больше шансов, что он будет просвечиваться, и может потребоваться много нанесений непрозрачного белого или даже необходимость нанесения ламината с барьерной пленкой, чтобы устранить его. Иногда заднее искусство должно быть скрыто или уменьшено, чтобы предотвратить просвечивание.
Нанесение слишком большого количества слоев или ударов белого опака Litho неблагоприятно. Следует обратить внимание на явление, вызванное плохой адгезией или ретикуляцией непрозрачных белых чернил. Это приводит к зернистому или экранирующему виду двояковыпуклого эффекта. При просмотре через петлю вы заметите, что непрозрачный белый цвет выглядит точечным или пятнистым. Этот узор будет увеличен на двояковыпуклой стороне. Чтобы помочь удалить это, необходимо нанести еще один проход офсетного опака, возможно, до двух ударов, чтобы заполнить пустоты, чтобы получить гладкий белый цвет.
Иногда металлическое серебро смешивается с непрозрачным белым в небольшом количестве в попытке увеличить непрозрачность белого. Это приводит к тому, что белый цвет немного становится серым и, в свою очередь, затемняет двояковыпуклую сторону, что означает, что этот вариант не подходит.
Флексографская непрозрачная белая
Все больше и больше офсетных печатных машин оснащаются устройством для нанесения покрытий Ultraviolet Flexo. Этот тип устройства для нанесения покрытия может производить более толстую красочную пленку с гладким покрытием. Было выполнено несколько проектов, напечатанных в четырехцветном режиме с двумя слоями непрозрачной белой краски и покрытых опаковой белой краской Flexo, и все это за один проход, что дало очень хороший результат.
Ламинирование
Еще один процесс отделки двояковыпуклой детали печатью с обратной стороны — это ламинирование бумажной подложки с напечатанным изображением на линзу.
Сначала печатается двояковыпуклая часть и наносится непрозрачный белый цвет.
Это нужно не только для достижения непрозрачности, но и для того, чтобы скрыть клей, используемый для приклеивания бумаги к линзе. Печать на оборотной стороне находится на бумаге. Обычно используется текст для покрытия весов. Обычно бумажная подложка печатается и отправляется в ламинатор вместе с напечатанной линзой для процесса ламинирования.
Большим преимуществом бумажного ламината является отличная непрозрачность, которая позволяет наносить практически любую графику высокой плотности с насыщенным цветом на оборотной стороне. Бумажный ламинат дешевле, чем ламинат из полибарьерной пленки.
К сожалению, скручивание может быть проблемой. Желательно направлять волокна бумаги перпендикулярно направлению линзы. Используйте минимально возможное давление ролика или зажима. Следует использовать клей с низким содержанием влаги.
Бумага имеет тенденцию изнашиваться или отслаиваться на углах с течением времени. Бумажный ламинат может существенно увеличить вес. Если ваше изделие отправлено по почте, это может повлиять на почтовые расходы и/или стоимость доставки.
Ламинат с барьерной пленкой
Существует два типа ламината с барьерной пленкой: термографический и чувствительный к давлению. У них обоих есть выбор непрозрачности, от того, что производитель предлагает до 100%.
Клей для термографической барьерной пленки активируется под действием тепла в процессе ламинирования. Ламинатор оснащен регулируемым нагревательным устройством, которое нагревает барьерную пленку, когда она стыкуется с линзой.
Пленочный ламинат Thermo Barrier обладает отличной адгезией и может быть матовым или глянцевым. При печати цветопередача очень хорошая. Это тонкий и очень легкий материал, менее дорогой, чем чувствительная к давлению пленка и даже некоторые бумажные ламинаты.
Из-за нагревания и давления, необходимого на валы ламинатора, может наблюдаться некоторое скручивание. На рынке есть несколько новых продуктов, называемых «низкоплавкими» или «низкотемпературными», что означает, что они были разработаны для активации клея при гораздо более низкой температуре.
Как и в случае с бумажным ламинатом, важным фактором является давление ролика или зазор. Наименьшее давление или защемление, требуемое при сохранении хорошей связи, поможет свести любое количество завитков к минимуму.
Защитная пленка, чувствительная к давлению
Защитная пленка, чувствительная к давлению, имеет влажный клей с подкладкой. Когда лайнер удаляется, клей обнажается, и защитная пленка соединяется с линзой под давлением. Опять же, для предотвращения скручивания важна степень давления ролика или зажима. Однако, поскольку тепло не используется, а клей обладает очень высокой липкостью, давление валика или прижима может быть очень небольшим.
Барьерная пленка, чувствительная к давлению, менее склонна к скручиванию. Он обладает отличной укрывистостью и отличной адгезией и доступен в различных вариантах отделки, таких как матовая и глянцевая. Он тонкий и очень легкий, а при печати хорошо отображает цвета.
К сожалению, чувствительная к давлению барьерная пленка стоит дорого.
