Cтельки с подогревом своими руками и мороз тебе не страшен. Стельки с подогревом своими руками из инфракрасной пленки


как сделать своими руками, обзор готовых моделей с электроподогревом

Стопы очень чувствительны к низким температурам. Даже самая тёплая и качественная обувь иногда неспособна полностью защитить ноги от холода. Результатом переохлаждения ног становятся болезни, а главное — снижение иммунитета. Поэтому очень важно держать ноги в тепле. Зимой с этим отлично справятся стельки с подогревом. Их можно приобрести в магазинах или сделать самостоятельно.

Содержание материала

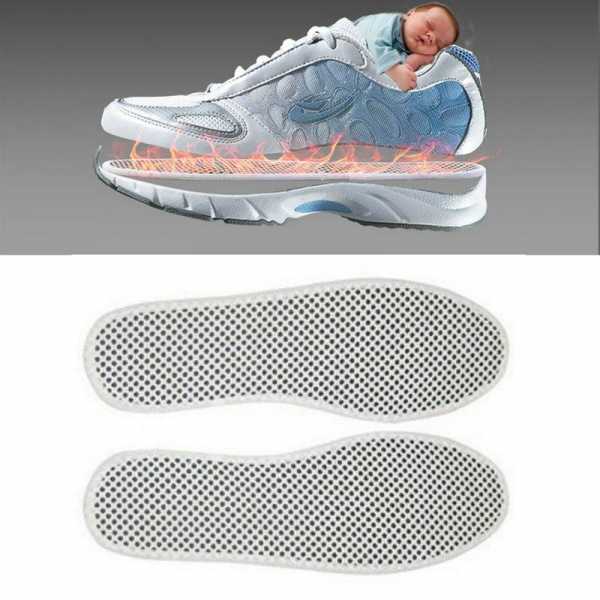

Устройство стелек с подогревом

Устройство греющих стелек довольно простое. Есть два вида: химические и с нагревательным элементом. У каждого принципа работы есть положительные и отрицательные стороны.

Химические зачастую одноразовые. Продаются в герметичных пакетах. После распечатки следует их потрясти, чтобы началась химическая реакция. Затем вкладываются в ботинки или приклеиваются на носки (если производитель предусмотрел самоклеющеюся сторону). Нагрев происходит из-за окисления железа. Чтобы не случилось ожогов, добавлены хлорид и соль натрия, которые притормаживают процесс окисления. Также в смесь могут быть добавлены опилки, чтобы впитывать влагу и запах.

Химические подогреватели работают до 6 часов. Главное условие — циркуляция воздуха, чтобы поступал кислород для процесса окисления. Если обувь будет сидеть плотно, ноги не будут ощущать тепла.

Стельки с нагревательным элементом отличаются тем, что тепло идёт от металлической проволоки или пластины. Подключаются к аккумулятору, но по желанию можно поставить обычные батарейки. Стельки с обогревом бывают:

Также рекомендуем прочитать:

  • проводные;
  • беспроводные.

Проводные соединены с внешним аккумулятором. На некоторых моделях предусмотрен регулятор мощности. Толщина стандартная. Время работы проводного подогревателя достигает 12 часов.

В беспроводных аккумулятор встроен непосредственно в пятку. Время работы от 3 до 6 часов. Бывают модели на пульте дистанционного управления, позволяющие выключать, например, при входе в здание. Стельки без пульта ДУ придётся вынимать.

Инструкция по изготовлению

У стельки с нагревательным элементом очень простое устройство. Поэтому их можно сделать самому. Чтобы сделать стельки с подогревом своими руками, понадобятся следующие материалы:

  1. Пара стелек. Лучше всего подойдут войлочные 5 мм, так как требуется слабая теплопроводимость, чтобы было минимальное рассеивание.
  2. Нихромовая нить длино в 50 см и толщиной 0,2−0,3 мм.
  3. Провод МГТФ.
  4. Разъёмы для подключения проводов к батареям.
  5. Штекеры.
  6. Термоусадка.
  7. Ткань с липучками.
  8. Клей.

Для начала нужно подключить нихромовую нить к проводу МГТФ. Для этого можно использовать термоклей. Затем следует решить, куда будет уложена нихромовая проволока. Всё зависит от того, в какой части ноги сильнее мёрзнут. Или можно прикрепить нихром по всей поверхности.

Далее нужно уложить провод спиралью на расстоянии 1 см. Чтобы прикрепить нихром, его нужно просто пришить толстой нитью. Стежки делать на расстоянии не более 3 см. Ко второму концу припаять выбранный штекер и изолировать термоусадкой. Это позволит быстро подключаться и отключаться от источника питания.

Для источника питания будет достаточно двух пальчиковых батареек. Корпус можно взять из старого радио, фонарика или, например, тетриса. Нужно припаять гнездо для подключения нихромовой проволоки и закрепить его на термоклей. Сделать в корпусе два прореза. Для крепежа к ноге взять полоску ткани с пришитыми липучками и продеть сквозь. Вставить батарейки.

Такой электроподогрев ног можно сделать за 1 час, если есть в наличии все материалы. Нагревается проволока примерно до 35 градусов. Если этого недостаточно, то можно добавить в цепь третью батарейку.

Обзор моделей из магазина

Конечно, можно очень быстро и за небольшие деньги сделать подогревающие стельки самостоятельно, но они могут подвести в неподходящий момент. Да и выглядят они намного хуже покупных.

Производитель ThermaCELL

Стельки с подогревом ThermaCell предназначены для зимы и любой прохладной погоды. Водонепроницаемые и имеют дистанционное управление, что позволяет избежать дискомфорта при управлении в перчатках. Аккумулятор рассчитан на 5 часов работы и на 500 циклов зарядки и разрядки. Полностью заряжаются за 3 часа.

Имеют 3 режима работы:

  1. Отключены (без нагрева).
  2. Средний нагрев (около 39 градусов).
  3. Сильный нагрев (около 44 градусов).

Страна производитель — США.

Фирма Blazewear

Простые и удобные стельки. Легко обрезаются под нужный размер обуви. Карбоновая пластина отлично излучает инфракрасный свет, благодаря чему нагрев достигает до 46 градусов. Пластина находится спереди в пальцах. Можно использовать как обычные батарейки, так и аккумуляторные типа АА. Заряда батарей хватает на 3−5 часов. Имеют два блока управления, на которых расположено включение и отключение стелек. Толщина стельки 5 мм.

Это простое изобретение всегда пригодится на зимней рыбалке, в походе или в холодную погоду.

Внимание, только СЕГОДНЯ!

ribalka.guru

Самодельные стельки с подогревом | Мастер-класс своими руками

Многим из нас знакома ситуация с намокшей или промерзающей изнутри обувью. Такое явление может привести к болезням простудного характера и ломоте суставов. Обычные утепленные стельки на синтетическом меху или синтепоне обладают эффектом накопления. Когда они сырые, их не так-то легко просушить, и на это требуется время. А что если оснастить их с подогревом? Тогда и просушивать их почти не придется, и ноги будут всегда в тепле.Сегодня мы предлагаем импровизированный вариант таких чудо-стелек с электроподогревом. Их конструкция поможет держать ноги в тепле довольно долгое время. Высыхают они буквально за считанные минуты, а поддержание стабильной температуры не даст обычным стелькам промокнуть от небольших трещин в обуви.

Принцип работы подогрева стелек

В своем изобретении автор решил обойтись нагревательным элементом на основе медного провода с лакированным покрытием, использующегося для обмоток трансформаторов и различных катушек индуктивности. Рассчитав опытным путем его длину относительно подаваемого напряжения аккумуляторов, была сделана нагревательная платформа под основным покрытием обычных стелек. Изоляционный слой между слоями стельки сделан из горячего клея. Кнопка-выключатель с аккумуляторами крепятся в районе шнурков на язычке обуви.

Необходимые элементы и инструмент для самоделки

Материалы:
  • Медная проволока;
  • Шаблон стельки;
  • Тонкий картон, бумага;
  • Батарейки – 2 шт;
  • Разъем - гнездо для подключения питания;
  • Резак для проволоки и стриппер;
  • Кнопка-выключатель;
  • Универсальный диод;
  • Провода, термоусадочные кембрики мелкие, изолента.
Инструмент:
  • Паяльник;
  • Пистолет для горячего клея;
  • Ножницы;
  • Кусачки.

Процесс изготовления стелек

Вырезаем стельки

Устройство представляет собой многослойную стельку, нижняя часть которой – нагревательная платформа. Для нее нам понадобится тонкий плотный картон. Он должен выдержать ходьбу, поэтому лучше выбирать что-то более стойкое к истиранию. Берем шаблон нашей стельки, и размечаем по нему платформу. Она должна быть приблизительно на размер меньше обычных стелек. Края этой платформы-стельки обрабатываем дыроколом по всему периметру. Это дополнительно закрепит нагревательный элемент, и не даст ему сползти во время ходьбы.

Наматываем обмотку нагревателя

Интенсивность обмотки провода регулирует величину нагрева конкретной зоны нагревателя-стельки, и рассчитать ее можно индивидуально. Автор разметил стельку так, чтобы максимальный нагрев приходился на носок, средний на область пятки, а самый низкий – посередине стопы. В соответствии с выбранной схемой и наматываем витки обмотки нагревателя отмерив длину проволоки 10 м.Размечаем на обычной бумаге по шаблону защитные слои нагревателя и вырезаем их. С двух сторон обклеиваем нагревательную платформу бумажными стельками на горячий клей. Не забываем вывести концы обоих контактов обмотки наружу. Соединяем их с изолированными проводами, пропаиваем соединение и герметизируем термоусадочными кембриками.

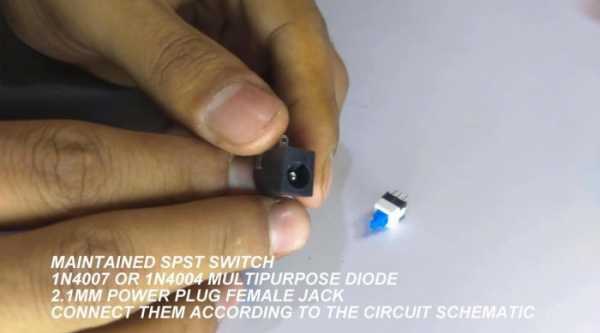

Дополняем схему аккумуляторами с гнездом питания и кнопкой

Подключаем аккумуляторы, соединяя их параллельно пропаянными контактами. Корпуса батарей склеиваем на изоленту.Кнопку-выключатель с диодом и гнездом питания распаиваем согласно схеме (фото 2). Располагаем их на корпусе батарей, и скрываем нескольким слоями изоленты. Нагревательную платформу вставляем во внутрь обуви, и накрываем обычными стельками. Автор предлагает спрятать корпус батарей между шнурками и язычком кроссовок.

Контрольные замеры

Как показывает практика, устройство способно выдавать довольно неплохие показатели. Для нагревательного элемента, способного прогреть обувь без вреда для стопы ноги и материала, это более чем достаточно.Стельки с подогревом готовы, можно смело их брать в поход в холодное время года, не боясь заморозить ноги, и повредить обувь.

Практические советы

Ценность любого изобретения в его долгосрочном использовании, а для нагревательного элемента стелек тонкий картон и бумага – не очень хорошая основа. Китайские аналоги на базе медной фольги также не блещут долговечностью, ломаясь на складках из-за постоянных перегибов.

Всему виной слабая основа и хлипкость нагревателя

Эти материалы можно заменить на искусственную кожу, войлок, лавсан и т.д. А вместо медной проволоки использовать нихромовую или карбоновую нить для теплых полов. Изоляция нагревательному элементу также не помешает, а элементы питания, возможность регулировки и отключения нагрева можно вывести поближе к рукам. В общем, поработать есть над чем.Такие самоделки представляют ценность для любителей мастерить своими руками. Их можно переделывать, дорабатывать и изменять по своему усмотрению, взяв на основу принцип устройства. В остальном же каждому домашнему мастеру открыта свободная дорога к творчеству и собственным открытиям.

Смотрите видео

sdelaysam-svoimirukami.ru

советы по приобретению и лучшие идеи применения

Готовь сани летом – гласит славянская пословица. Если сани не нужны, то теплая обувь – это то, что зимой востребовано: и работниками на открытом воздухе, и спортсменами по зимним видам состязаний, и просто пешеходами, стоящими на морозных остановках.

Но обувь не всегда согревает. Не помогут и дополнительные стельки, и когда наденешь по нескольку носков. Каков же выход: перетерпеть снова морозы или что-то придумать, или придуманное кем-то попробовать?

Краткое содержимое статьи:

Стельки-теплоходы

Выход предлагают и мировые фирмы, но по завышенным, с точки зрения россиян, ценам за свои изделия по разогреву ног в зимней обуви. Чтобы примерно понимать, что они собой представляют, достаточно зайти на сайты, где продаются стельки с подогревом и посмотреть на их фото.

В сапоги или ботинки вставляются стельки, заправленные электрическими нагревательными элементами длительного использования или разового. Они первоначально, скорее всего, разрабатывались по космической технологии, а потом вышли на обычных потребителей в странах с холодным зимним климатом, в том числе и в России. Так было и со ставшей знаменитой «липучкой», которая сегодня где только не используется в обычном быту.

Не остались, как всегда, в стороне и умельцы, которые расскажут, какие бывают стельки с подогревом. Они сами внесли свою лепту в электроподогрев ног. Расскажем подробнее об этом, возможно, что многие используют рекомендации для самостоятельного изготовления обувных теплоконвекторов.

Из чего смастерить «печку» для стоп?

Стелька или ортез  вставляется в обувь для ряда функций. И больше в лечебных целях – от боли в стопе и суставах при артрозе и травмах, коррекции. О функции теплосохранения – ни слова.

Лишь в комментариях идут сообщения о том, как самым сделать просто теплые стельки – из кошмы, фольгированных пенофола и строительного изолона. Мы предложим идеи как сделать стельки с подогревом. Справиться с данной задачей сможет каждый желающий.

Ниже пошаговая инструкция как сделать стельки своими руками. Покажем на примере стелек с автономным подогревом от мини-АКБ (аккумулятор) с регулируемой температурой.

Необходимо учесть ряд факторов. Первый: выбирайте стельки с основой, плохо проводящей тепло – чтобы они не «уходило» в подошву, а грело ноги. Подходят по своей характеристике стельки из войлока толщиной 0,5 сантиметра.

Второй фактор: эксперименты показали, что наиболее замерзаемая на холоде зона стоп – пальцы. Вот их и необходимо обогревать, а разогретая в них кровь утеплит остальную часть.

И это будет экономия на энергозатратах, ведь электроток вырабатывает не мощный автомобильный аккумулятор, а тот, что питает смартфоны, планшеты. То есть АКБ должна вмещаться в кармане человека, ноги которого обогревают стельки. Лучшие стельки с подогревом на зарядке.

Обогревающий элемент самодельного устройства – проволока с преобладанием двух видов металла – никеля и хрома. Она, намотанная спиралью для большей мощности, служит нагревательным элементом домашних электроплиток. Для стелек достаточно в десять раз короче (48 см) проволоки и гораздо тоньше (0,3 мм). Ее можно взять с любого неработающего нагревателя на 300 ватт. Иногда можно купить в магазине электрики за 20 руб.

Регулятор напряжения от четырех вольт и выше купите в китайском магазине. Если не хотите заморачиваться на самоделке, в этом же маркете купите и фабричные электрические стельки с зарядкой.

Но мастер сам собрал конвектор на стельках

Нагревательную нить проложил поперёк стельки для того, чтобы при ходьбе с изгибами подошвы провода не сместились. Вся длина нихрома пришита к основе.

Есть место для второго слоя нагревательного элемента. Он будет смонтирован на кожаной основе, а она хорошо передает тепло к ногам. При этом мало теряется энергии, и кожа не коробится от нагрева элементов. Кожаная стелька пришивается к нижней – швы пройдут между нитями нихрома.

Из стельки выведены два контакта нихрома, к ним припаиваются два многожильных медных провода длиной до полутора метров каждый (плюс и минус АКБ).

Обратите внимание!

«Электростанция» для стелек

Основным элементом выступает никель-металлгидридная АКБ на 7,2 вольта, током 5000 миллиампер в час. Без дозарядки от сети аккумулятор будет греть ноги от 5 до 11 часов непрерывной работы. От названных параметров – напряжения и тока — зависит нагрев обуви.

Лучше АКБ на 12 вольт. Максимум прогрева – 60 градусов, но регулировка держит любую комфортную, а не с перегревом. Он хуже мороза – поднимется давление крови у людей за 50.

Фабричные обогреватели

Фирма ThermaCell предлагает стельки весом 0,5 кг каждая почти за 16 тыс. руб. Странная цена, ведь через онлайн-магазин доставят те же устройства намного дешевле. Непонятно, зачем накручивается цена. Стельки – под 46-й размер — нагреваются только до пяти часов. Потом перезарядка аккумулятора.

Вовсе бюджетная цена у комплекта WarmSpa – через Яндекс Маркет – 3750, на АлиЭкспресс – 1450 рублей. Зато с двумя аккумуляторами, на 3-6 часов работы. Есть цветовой индикатор нагрева, удобный для регулировки температуры. Минусом является толстая стелька – до полсантиметра.

Есть в реализации стельки на сменных батарейках российского производства – стоят около 1200 руб. Хорошо прогревает пальцы. Батарейки меняются, без вынимания стелек. Сильный мороз снижает вольтаж и ток батареек.

Обратите внимание!

Стельки фирмы Blazewear разогревает пара литиевых батареек типа АА. Отсек с ними крепится к ноге липучкой.

Стельки-самогревы от «Генератора тепла». Химический разогрев — до шести часов. Элементы биоэкологичные. Стельки легки, удобны в обуви. Стоимость просто смешная – менее 300 рублей.

Фото стелек с подогревом

Обратите внимание!

Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях ;)

sdelatlegko.ru

Стельки с подогревом своими руками

        Хочу поделиться с рыбаками, охотниками, продавцами на рынках и всеми, кто мерзнет зимой от малой подвижности, своим опытом. Сам столкнулся с этой проблемой именно на рыбалке. И вот, решил своими руками сделать себе стельки с подогревом. Принципиально не хотел покупать. Предложения мне не подходили или по цене, или по техническим характеристикам.

Вот, что мне понадобилось:

  • стельки войлочные – 2 шт.,
  • нихромовая проволока – 60 см.,
  • провод МГТФ (не принципиально) 0,2 (мм. кв) около – 3м.,
  • батарейный отсек на 4 батарейки – 2шт.,
  • трехпозиционный переключатель – 2шт.,
  • разъем mini jack – 2 комплекта (розетка + штекер),
  • гильза обжимная 0,2 (мм. кв) – 4 шт.,
  • термоусадочная трубка – 1м.,
  • полоски ткани с замком «липучки»,
  • горячий клей.

Принцип работы стелек с подогревом

Объясню принцип функционирования всей схемы. В качестве нагревателя я взял нихромовую нить диаметром 0,2 мм и длиной 25,5 см.. Сопротивление такого отрезка составило 8,9 Ом. Схема предусматривает два режима работы: от двух или от трех аккумуляторов. В режиме от двух АКБ стельки будут постоянно теплыми.

При работе от трех - нихром будет горячим, но не бойтесь, никакого дискомфорта от этого не будет. Перед монтажом советую сделать тестовый запуск в обоих режимах. Делается он просто: нужно взять подключенную к источнику питания нихромовую нить и положить в легкую ткань (сложенный пополам носовой платок). Зажать на минуту эту ткань между своими руками.

Если горячо, значит, нагреватель следует брать длиннее, а если греет плохо - укорачиваем. Так вы точно будете уверенны, что ваши стельки с подогревом, не станут стельками с поджариванием. Расчетный ток при работе от двух АКБ или батареек приблизительно будет равен 270 мА, а от трех - 400 мА. Зная емкость своих аккумуляторов можно приблизительно рассчитать время работы самодельных стелек с подогревом.

К нихрому я прикрепил провод МГТФ 0,2 мм. кв. с помощью обжимных гильз. Нужно гильзу надеть на нихром, потом его конец вставляется в зачищенный многожильный МГТФ. На место их стыка натягивается гильза и обжимается. Я использовал специальный обжимной инструмент, но можно вполне справиться плоскогубцами. Провода брал такой длины, чтоб их длина от стельки составляла 50 см.. Как раз, под мою обувь.

Касательно того, как укладывать нагреватель на стельке. Решил, что раз уж в пятки я не мерзну, то главная задача - это сохранить тепло в передней части стопы. На фото видно форму укладки, которую я применяю. Опыт показал, что решение было правильным.

Аккуратными стежками зафиксировал нагреватель в нужном узоре на стельке.

Провода МГТФ пришил к стельке сбоку, на остаток натянул термоусадку, а концы припаял к штекеру. Стелька готова.

Батарейный отсек пришлось переделать под свою схему. Одну ячейку выделил под переключатель и розетку mini jack. Перепаял все согласно схеме. После, все это залил горячим клеем.

Остальные ячейки следует подписать, поскольку, как видно из схемы, есть разница в том, какая ячейка будет пустой – первая или третья. Батарейки от выпадения защищены простой резинкой. Это не глубокий замысел, а отсутствие батарейных отсеков с крышкой в магазине.

С тыльной стороны просверлил несколько отверстий, чтоб можно было пришить полоски ткани с липучками.

Стельки с подогревом готовы. Главное – своими руками. Добавлю, что я использую всегда по два аккумулятора. Нужды в третьем пока не было. Но если, что я готов.

Не чихайте!

Салюк Владимир Алексеевич - Специально для сайта Самоделки FISH, Украина, Винница, река Южный Буг

samodelkifish.ru

Как сделать утепленные стельки с подогревом своими руками

Это полезная зимняя самоделка разработана на канале ютюб Самоделкин и Гаджет+. Это зимние стельки с автономным подогревом от акб с регулируемой температурой.

Какие материалы использованы для этого изделия

При изготовлении были учтены несколько важных принципов. Во-первых, основа стелькой должна быть из материала, который плохо проводит тепло. Это нужно для того, чтобы не было утечки тепла вниз на подошву. Соответственно, должна быть хорошая теплоотдача вверх в сторону стопы. Поэтому для создания этого полезного средства своими руками я использовал обычные войлочные стельки толщиной 5 миллиметров.

Чтобы сэкономить на энергозатратах, решено проложить нагревательный элемент только в передней части стельки, то есть только там, где будут касаться стопы. Для этого использована нихромовая нить длиной 48 сантиметров, сечение провода 0,3 миллиметра. Это нихромовая нить от нагревательного прибора на 300 Ватт. Это максимально тонкая проволока, которая была найдена автором. Приобретена в обычном хозяйственном магазине за 20 руб.

Температура задается регулятором напряжения, приобретенном в этом китайском магазине. Зайдите и напишите в поиске: Регулятор напряжения от 4 вольт. В этом же магазине вы можете купить готовые стельки с подогревом.

Как мастер соединил все детали в готовые стельки

Нихромовый провод уложил поперёк стельки для того, чтобы при изгибе не было заломов и смещения проводов. Проволока равномерно пришита к основанию. В некоторых местах приклеен двухсторонний скотч для того, чтобы можно было установить второй слой. Он из натуральной кожи, которая является достаточно плотным материалом, который очень хорошо передает тепло от нити к ногам с минимальными теплопотерями и выдерживает нагрев самих нитей. Швы будут проходить между проволокой.После того как будет осуществлена прошивка, лишние части будут отрезаны и можно будет готовить стельку в дальнейшем и монтажу. Из стельки выведены наружу два конца по 2 сантиметра. Нить уложена зигзагом, расстояние между полосками по 2 сантиметра, в носовой части в по 1,5 сантиметров.Берем два куска многожильного провода длиной по 1,5 метра. В данном случае использован провод для автозвука. Он очень качественный, гибкий и меньше дубеет на морозе. Сечение провода 0,05 миллиметров. Этот провод подсоединяем к стельке. Для того, чтобы соединение было максимально тонким, сделана скрутка и зажата металлической гильзой.

Сверху все это закрывается термоусадочной изоляцией. Укладываем провод, прошиваем его по нижней стороне обычными нитками до середины подошвы.Итак, стельки готовы, прошиты, провода подключены. Получается аккуратно. При возможности можно поставить еще одну стельку, пришить её или приклеить. Это значительно уменьшить теплопотери.Далее отмеряем нужную длину провода и обрезаем лишнее. Теперь соединяем стельки последовательно на нужные соединения. Можно использовать обычные соединения, приобретенные в автомагазине.

Отмеряем 15 сантиметров, делаем два разреза. На каждой стельку по одному такому соединению. Монтируем оставшуюся часть всей конструкции.Разъемные соединения создают удобство тем, что можно быстро разъединить контакты и поменять обувь, просушить стельки.

Питание электрических стелек

Вся схема нагрева обуви схема запитывается от никель-металлгидридного аккумулятора напряжением 7,2 вольта, 5000 миллиампер в час. Время работы от 5 до 11 часов непрерывной работы. Источник питания может быть и другой. От напряжения и тока зависит степень нагрева стелек. Нагрев заметный от 4 вольт. Качественная работа от 5-12 вольт. Максимальная рабочая температура — 60 градусов, это избыточная температура, но материал выдерживает её. Аккумулятор и регулятор крепятся на кожаный ремень и прикрепляются на пояс.

Подогрев в зависимости от регулируемого напряжения (ориентировочно):

4V-0.6A=23-27 C5V-0.7A=27-32 C6V-0.8A=32-35 C7V-0.9A=35-37 C8V-1A=40-42 C12V-1.3A=65 C

izobreteniya.net

Стельки с подогревом своими руками

Как сделать стельки с подогревом своими руками в домашних условиях? Проанализировав многие статьи и интернет магазины, которые занимаются продажей электрических стелек, были сделаны определенные выводы. Во-первых, их ценник завышают на тысячу-полторы рублей и это еще не предел.

Во-вторых, в таких стельках у пальцев ног расположены четыре элемента, нагревающихся в процессе работы. Ничего особенного. Отзывы людей на такие стельки расстраивают: люди говорят, что это своеобразная пытка холодом и теплом одновременно. Хоть пальцы и в тепле, а пятка – в холоде. Ощущения не очень приятные.

Для того, чтобы сделать простые стельки с подогревом своими руками, вам необходимо приобрести на рынке самую обычную утюжную спираль или же спираль для электрических плиток (мощность – примерно 500 Вт). Стоимость такой спирали в основном не превышает пятьдесят-сто рублей.Далее следует посетить автомобильный магазин и купить обычные два разъема и многожильный провод. На эти товары у вас уйдет максимум пятьдесят-шестьдесят рублей. Еще вам понадобится картонная коробка, для того чтобы вырезать стельки под вашу обувь.

Разметьте эти картонные стельки поперек через каждый сантиметр и прикиньте, какая примерно длина нихромового спирального провода вам понадобится. Его нужно будет разместить на стельке. В итоге сопротивление такого провода у вас должно получиться около 20-30 Ом.

Каждая ваша стелька при 12-14 В от источника питания будет в последствии потреблять электрический ток примерно в 0,5 А, и это даст стельке нагреться до 35 градусов Цельсия.

Далее необходимо сделать надрезы по периметру каждой вашей стельки для того, чтобы уложить нихромовый провод. Размотайте спираль от стержня шариковой ручки, уложите этот нагревательный провод в сделанные разрезы. Замерьте сопротивление провода, чтобы получилось 24 Ом.

Концы вашего провода закрепите скотчем внизу стельки и выведите вверх в месте, где подъем стопы и есть пространство для того чтобы разместить контакты. Концы данного нихромового провода соедините с медным проводом с помощью соединителя контактов. Места этого соединения закрепите нитками, чтобы не вырвало при натяжении. Данную конструкцию нужно закрыть или закрепить малярным скотчем из бумаги.

На концах медного провода закрепите контакты в виде пластины (именно автомобильные, что вы ранее приобрели) и изолируйте их  термоусадкой или изолентой. На провода которые идут от источника питания, установите «ответные» части автомобильных контактов.

Вуаля! Сами по себе стельки уже готовы. Теперь нужно сделать провода с аналогичными контактами на их концах. Мы протягиваем их по штанинам брюк или джинсов, начиная от пояса и прямо к вашим ботинкам. Соедините их со стельками. Подсоединяем к контактам источник питания, который крепим на поясе – используйте аккумулятор 12 В и емкостью 1,2 А/ч.

Его можно носить в одном из карманов вашей куртки. Его хватает на 1 час бесперебойной и хорошей работы в температуре даже -5 градусов, а также -15 градусов в течение получаса максимум. После того, как сядет аккумулятор, температура ваших стелек резко упадет. В таком случае замените аккумулятор н новый или запасной. Также вами может быть использован самодельный блок на 14 В, который будет вам служить и аккумулятором, и зарядным устройством.

Вот мы с вами и добились эффекта теплых ног! Это просто блаженство для тех, кто любит комфорт.

В заключение нужно сказать, что изобрести стельки с подогревом своими руками, как выяснилось, проще некуда. Таким творчеством вы будете гордиться и останетесь довольны, а ноги вам скажут большое спасибо! Таких стелек может хватить примерно на 3-4 месяца. В общей сложности на изготовление таких стелек уйдет у вас максимум 1,5 часа.



sdelaj-sam.com

Стельки с подогревом - "Зима скоро"

Попытка согреть ноги хайтек решением. Провал полевых испытаний. Обзор поверхностный, ТТХ ищите у продавца. Тут только эмоции и выводы.

Зачем и для чего.

Веду активный образ жизни, много выгуливаю ребенка. Зимой детям раздолье — санки, горки, снежки… А я вот терпеть не могу лыжи, и приходится мне перетоптываться с ноги на ногу, пока мой малыш резвится. Решил рискнуть и потратиться на сей девайс в надежде согревать ноги во время прогулок. Сказано, сделано.

Комплект поставки.

2е безразмерные стельки, которые надо самостоятельно обрезать под нужные размер. В пятку стельки встроен аккумулятор.

На заднике видим зарядное гнездо (под тонкую нокию) и тумблер включения. Сам нагревательный элемент сравнительно небольшой. Находится в передней части стельки — вот на фото ниже можно увидеть его контуры. Получается что нагреваться будет небольшой участок где-то в районе пальцев. Зарядный блок питания с 2я штекерами под тонкую нокию. На блоке имеется 2а индикатора которые должны сигнализировать об окончании процесса зарядки. (красный свет — заряжается, зеленый — зарядка закончена).

Дистанционный радио-пульт. Позволяет выключить подогрев или включить в одном из 3х режимов подогрева (сильный, средний, слабый). Пульт уверенно срабатывает на расстоянии 3х метров. Сигнал нормально проходит через бетонную стену. Замечаю одну неприятную особенность. Стелька — дофига толстая. Понятно, что там находится аккумулятор, но закралось подозрение, что носить такие стельки будет не удобно. К тому же, идея наступать пяткой на аккумулятор — не греет душу. А если он повредиться? В общем вопросов много. Но идем дальше.

Испытания в квартире.

Заряжаю аккумуляторы. Отмечаю неприятную особенность. Штекер зарядки втыкается с трудом. Мешает толстый материал стельки. Штекеры норовят выскочить.

Засекаю время и вооружаюсь копеечным термометром.

В квартире изначально довольно тепло. Термометр показывает ~ 26 градусов. Включаю минимальный режим подогрева.

Через минуту, температура уже 30 гр. Третья минута — 33 гр На исходе 5я минута — 37 гр.

Включаю максимальный режим подогрева и обнуляю время Через минуту температура 45 гр. Еще минута и уже 56 гр. 5 минут в режиме максимального подогрева — 60 гр 10 минут 62 гр. Выше 62-65 гр (правая и левая стельки греются чуть по разному) температура не подымается. Проверил стельки через 30 минут после включения — вижу все те же 62-65 гр. Дальше не испытывал.

Что получается по подогреву. 62 гр максимальный нагрев, минус 26 гр температура окружающей среды — получается +36 градусов. В теории, если ботинки охладились до нуля гр, то стелька нагреет их на 36 градусов. На практике скорее всего эта цифра будет в 2а раза меньше. Т.е. я бы реально рассчитывал что температура в ботинке будет на 15-20 градусов выше чем температура окружающей среды. Может быть не так и плохо когда на улице ноль градусов. Но в мороз -25 эта стелька не спасет.

Провал полевых испытаний.

Обрезал одну стельку под свой размер и стал укладывать ее во все свои зимние сапоги. К своему великому разочарованию понял, что обычные кожаные мужские сапоги не рассчитаны на такую толстую стельку. Даже если достать из сапог родную стельку (что вообще не очень разумно), то нога все равно не помещается из-за очень толстой стельки с аккумулятором. Возможно, если подобрать специальный фасон сапог, где есть достаточной простор для ноги то эту стельку и получится использовать, но моя обувь оказалась для этого не пригодна. Наверное, если вложить эту стельку во что-то на подобии аляповатых строительных сапог-бахил, то проблем не будет. Но я такую обувь не ношу и специально покупать такую обувь тоже смысла нету.

Выводы.

В целом покупка неудачная. В обычную зимнюю обувь не помещается. Стремно топтать аккумулятор ногами. Неудобно заряжать. Довольно слабый нагрев. Нету обратной связи на пульте (не понятно, включились стельки или нет) Нету индикатора разряда аккумуляторов.

В общем лежат, пылятся. Ума не приложу что с ними теперь делать. Спасибо за внимание. (животных не будет — махровая аллергия)
